Описание

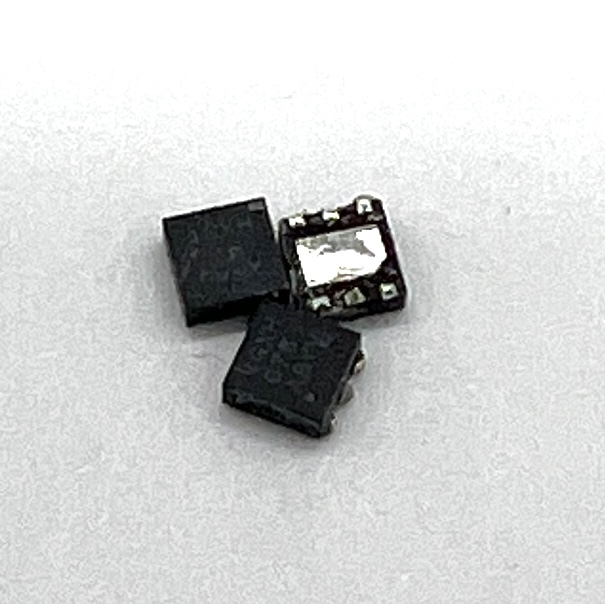

1GXH078 — это импульсный стабилизатор напряжения, предназначенный для преобразования переменного напряжения сети в стабильное постоянное напряжение. Микросхема реализует управление по первичной стороне без использования оптопары, что упрощает схему и снижает стоимость. Поддерживает работу в топологиях Buck, Boost и Flyback, обеспечивая надёжную работу в условиях нестабильной сети.
Ключевые характеристики
- Тип: AC-DC стабилизатор напряжения
- Входное напряжение: от 85 В до 265 В AC
- Выходное напряжение: фиксированное или регулируемое (в зависимости от конфигурации)
- Максимальный ток нагрузки: до 200 мА
- Встроенный силовой ключ: до 500 В
- Топологии: Buck, Boost, Flyback
- Управление: первичная сторона, без оптопары
- Корпус: SOP-8 или аналогичный
- Частота переключения: до 100 кГц
- Сертификация: RoHS, соответствие стандартам IEC
Применение в майнинге
Стабилизатор 1GXH078 применяется в блоках питания для ASIC- и GPU-майнеров, в цепях управления, охлаждения, термоконтроля и вспомогательных модулях. Он обеспечивает стабильное питание микроконтроллеров, датчиков, логических преобразователей и интерфейсных узлов, особенно в условиях высокочастотных помех и нестабильного входного напряжения.
Преимущества
- Высокая эффективность — минимальные потери при преобразовании энергии
- Компактность — подходит для плотных монтажных схем
- Универсальность — поддержка нескольких топологий и конфигураций
- Надёжность — встроенная защита от перенапряжения и перегрузки
- Совместимость — легко интегрируется в существующие схемы питания
Рекомендации по установке
Компонент рекомендуется размещать вблизи первичной обмотки трансформатора или входного фильтра. Необходимо обеспечить надёжную пайку, теплоотвод и минимальную длину силовых трасс. При проектировании важно учитывать допустимые токи и напряжения, а также предусмотреть защиту от короткого замыкания и перегрева.
