Описание

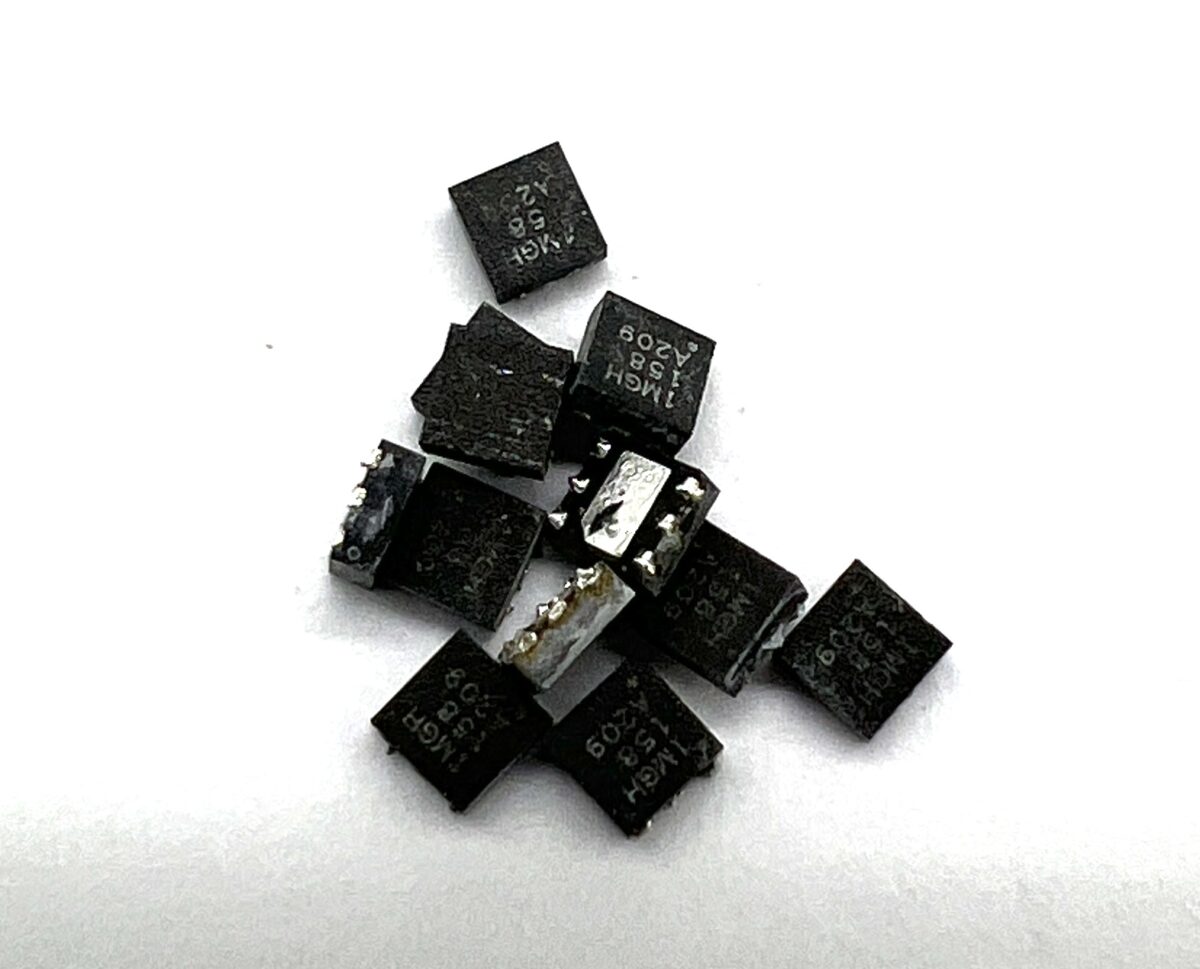

1MGH158 — это импульсный стабилизатор напряжения, предназначенный для построения компактных и энергоэффективных источников питания. Он реализует первичное управление без использования оптопары и поддерживает топологии Buck, Boost, Buck-Boost и Flyback. Благодаря встроенному ключу на 500 В и интеллектуальному управлению, стабилизатор обеспечивает стабильную работу в широком диапазоне входных напряжений.
Ключевые характеристики
- Тип: импульсный стабилизатор напряжения
- Входное напряжение: от 85 В до 265 В AC
- Выходное напряжение: регулируемое, типично 5 В / 12 В / 24 В
- Максимальный ток нагрузки: до 300 мА (в зависимости от конфигурации)
- Встроенный силовой ключ: 500 В
- Топологии: Buck, Boost, Buck-Boost, Flyback
- Управление: первичная сторона, без оптопары
- Корпус: SOP-8 или аналогичный (в зависимости от производителя)
- Частота переключения: до 100 кГц
- Сертификация: RoHS, соответствие стандартам IEC
Применение в майнинге
Стабилизатор 1MGH158 используется в блоках питания для ASIC- и GPU-майнеров, в цепях управления, вентиляции, термоконтроля и вспомогательных модулях. Он обеспечивает стабильное питание микроконтроллеров, датчиков, логических преобразователей и интерфейсных узлов, особенно в условиях нестабильной сети или высокочастотных помех.
Преимущества
- Высокая эффективность — минимальные потери при преобразовании энергии
- Универсальность — поддержка нескольких топологий и конфигураций
- Компактность — подходит для плотных монтажных схем
- Надёжность — встроенная защита от перенапряжения и перегрузки
- Совместимость — легко интегрируется в существующие схемы питания
Рекомендации по установке
Компонент рекомендуется размещать вблизи первичной обмотки трансформатора или входного фильтра. Необходимо обеспечить надёжную пайку, теплоотвод и минимальную длину силовых трасс. При проектировании важно учитывать допустимые токи и напряжения, а также предусмотреть защиту от короткого замыкания.
