Описание
NCP114AMX075TCG — это линейный стабилизатор напряжения с фиксированным выходом 0.75 В, выполненный в корпусе UDFN-4. Устройство построено на CMOS-архитектуре, обеспечивает стабильную работу при переменных нагрузках, низкий уровень шума и высокое подавление пульсаций. Подходит для питания чувствительных цифровых и аналоговых компонентов в составе майнинговых систем, телеметрии и встраиваемых решений.
Ключевые характеристики
- Тип: линейный стабилизатор напряжения (LDO)
- Выходное напряжение: фиксированное 0.75 В
- Входное напряжение: от 1.2 В до 5.5 В
- Максимальный выходной ток: до 300 мА
- Падение напряжения: менее 200 мВ при 300 мА
- Подавление пульсаций (PSRR): до 75 дБ при 1 кГц
- Низкий уровень шума: менее 30 µV RMS
- Ток покоя: менее 50 µA

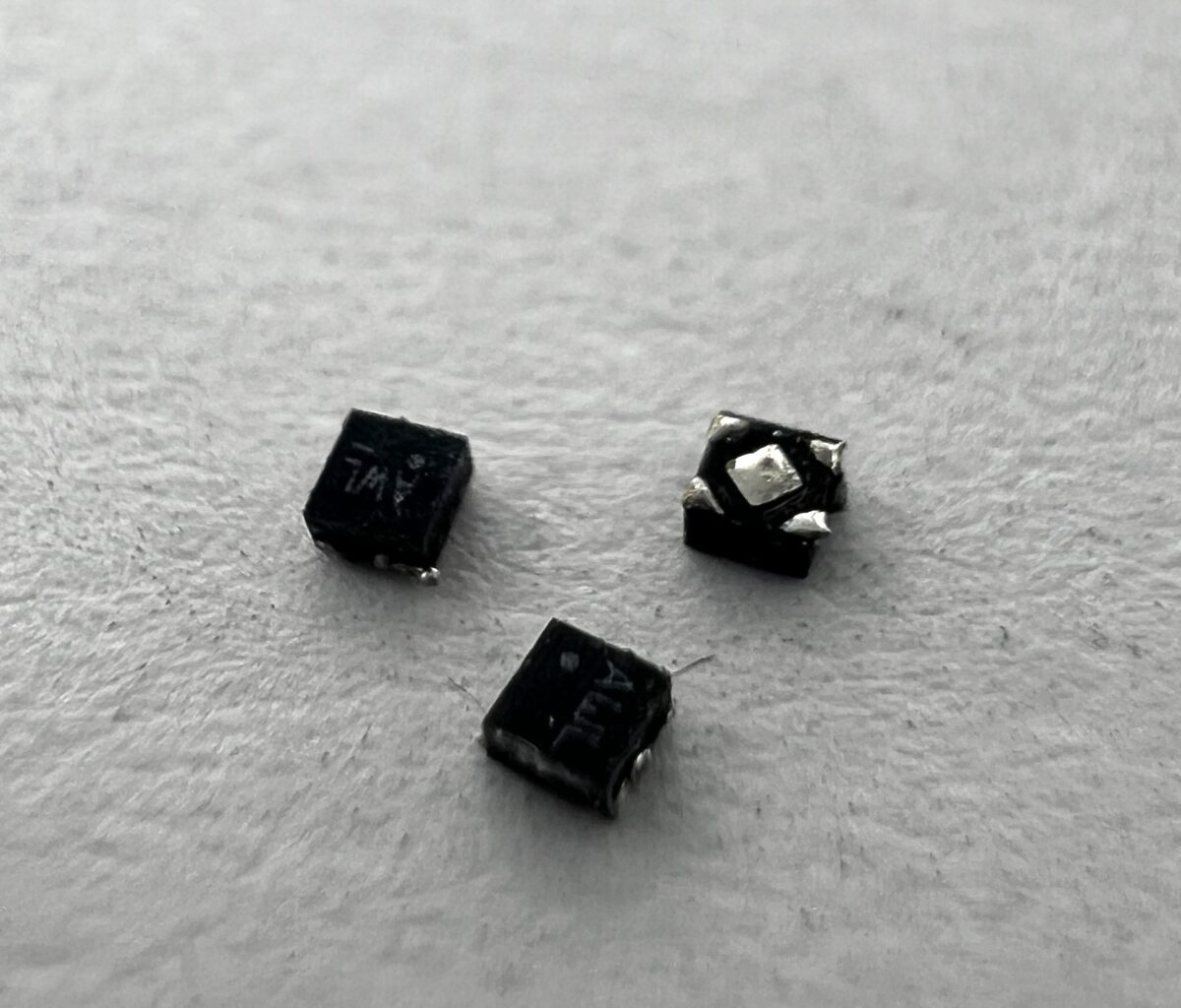

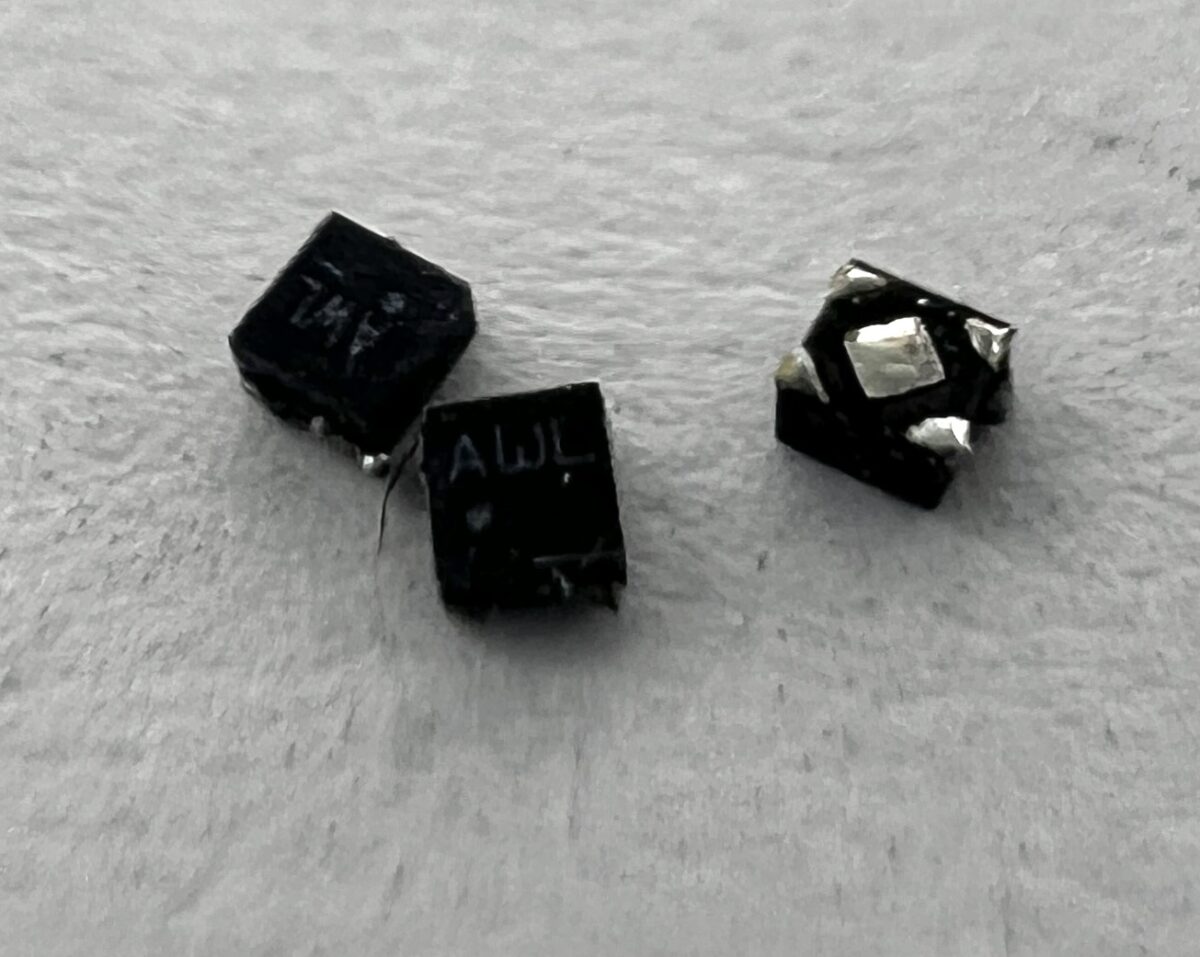

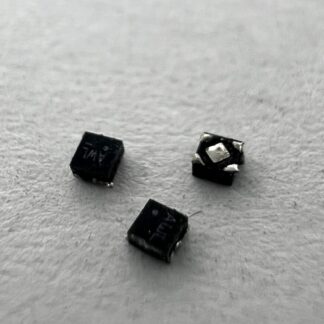

- Корпус: UDFN-4, маркировка: AWL
- Температурный диапазон: от –40 °C до +125 °C
- Совместимость с керамическими конденсаторами с низким ESR
- Функция отключения выхода при логическом сигнале
Применение в майнинге
Стабилизатор NCP114AMX075TCG применяется для питания микросхем управления, интерфейсных модулей, датчиков, EEPROM и других компонентов, требующих стабильного напряжения 0.75 В. Особенно эффективен в цепях с повышенными требованиями к уровню шума и стабильности, таких как системы мониторинга, телеметрии и управления температурой в майнинговом оборудовании.
Преимущества
- Высокая стабильность — точность выходного напряжения ±1%
- Низкий уровень шума — подходит для чувствительных аналоговых цепей
- Энергоэффективность — низкий ток покоя и функция отключения
- Компактный корпус — оптимален для плотных монтажных схем
- Совместимость — легко интегрируется с STM32, ESP32, FPGA, ASIC и другими платформами
Рекомендации по установке
Для устойчивой работы стабилизатора NCP114AMX075TCG рекомендуется использовать керамический конденсатор с низким ESR на выходе (типично 1 µF). Устройство следует размещать как можно ближе к нагрузке. Не допускается превышение входного напряжения выше 5.5 В. При проектировании важно учитывать тепловой режим и предусмотреть отвод тепла через полигон заземления.
