Описание

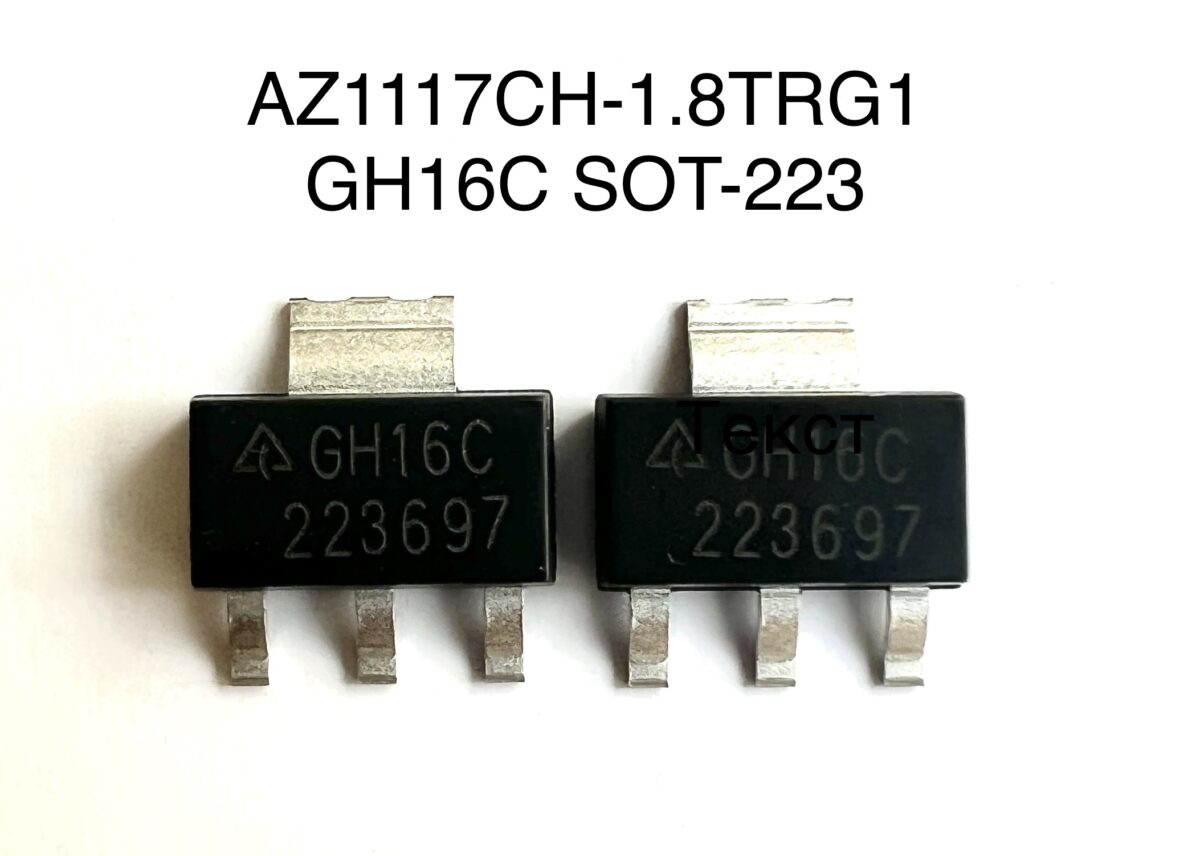

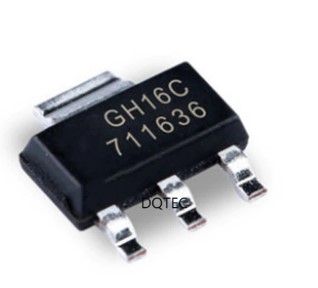

AZ1117CH-1.8TRG1 — это линейный стабилизатор напряжения с фиксированным выходом 1.8 В, выполненный в корпусе SOT-223. Устройство обеспечивает стабильную работу при переменных нагрузках, низкий уровень шума и высокую нагрузочную способность. Подходит для питания цифровых и аналоговых компонентов в составе майнинговых систем, телеметрии, промышленных контроллеров и встраиваемых решений.
Ключевые характеристики
- Тип: линейный стабилизатор напряжения (LDO)
- Выходное напряжение: фиксированное 1.8 В
- Входное напряжение: от 4.75 В до 15 В
- Максимальный выходной ток: до 1 А
- Падение напряжения: около 1.1 В при 800 мА
- Подавление пульсаций (PSRR): до 60 дБ при 120 Гц
- Низкий уровень шума: менее 40 µV RMS
- Ток покоя: менее 5 мА
- Корпус: SOT-223, маркировка: GH16C
- Температурный диапазон: от –40 °C до +125 °C
- Совместимость с керамическими и танталовыми конденсаторами
- Встроенная защита от перегрева и короткого замыкания
Применение в майнинге
Стабилизатор AZ1117CH-1.8TRG1 применяется для питания микросхем управления, интерфейсных модулей, датчиков, EEPROM, логики и других компонентов, требующих стабильного напряжения 1.8 В. Особенно эффективен в цепях с высокой нагрузкой и тепловыми требованиями, таких как системы мониторинга, телеметрии и управления температурой в майнинговом оборудовании.
Преимущества
- Высокая нагрузочная способность — до 1 А при стабильной работе
- Надежность — встроенные схемы защиты от перегрева и короткого замыкания
- Совместимость — легко интегрируется с STM32, ESP32, FPGA, ASIC и другими платформами
- Универсальность — подходит для промышленных, бытовых и встраиваемых решений
- Простота монтажа — корпус SOT-223 с хорошим тепловым контактом
Рекомендации по установке
Для устойчивой работы стабилизатора AZ1117CH-1.8TRG1 рекомендуется использовать выходной конденсатор не менее 10 µF с низким ESR. Устройство следует размещать как можно ближе к нагрузке. При проектировании важно учитывать тепловой режим и предусмотреть эффективный отвод тепла через полигон заземления или радиаторную площадку.
