Описание

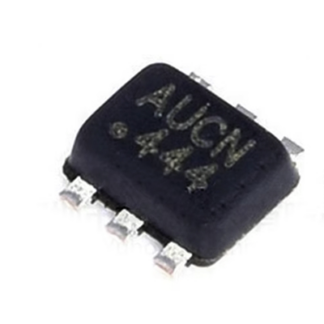

MP1653GTF — это компактный импульсный стабилизатор напряжения с интегрированным силовым ключом, предназначенный для преобразования входного напряжения в стабильный выходной уровень в цифровых и силовых схемах. Выполнен в корпусе SOT563, что обеспечивает минимальные габариты и возможность монтажа в плотных компоновках, включая платы управления майнингового оборудования.
Применяется на хэш платах Z15, Z15 pro
Ключевые характеристики
- Тип: импульсный понижающий стабилизатор (step-down)
- Входное напряжение: от 4.5 В до 55 В
- Выходное напряжение: регулируемое, от 0.8 В до 20 В
- Максимальный выходной ток: до 0.5 А
- Частота переключения: до 2 МГц
- Корпус: SOT563 — сверхкомпактный, для поверхностного монтажа
- Встроенный MOSFET — упрощённая обвязка и высокая эффективность
- Защита: от перегрузки, перегрева, короткого замыкания
Применение в майнинге
MP1653GTF используется для локальной стабилизации напряжения на платах управления, интерфейсных модулях и вспомогательных узлах майнинговых систем. Благодаря широкому диапазону входного напряжения и высокой частоте, стабилизатор подходит для питания микроконтроллеров, датчиков и цифровых логических блоков в условиях ограниченного пространства и повышенной плотности монтажа.
Преимущества
- Миниатюрный корпус — идеален для компактных плат и модулей
- Высокая частота — минимизация внешних компонентов и шумов
- Широкий диапазон входного напряжения — совместимость с различными источниками питания
- Встроенный ключ — упрощение схемы и повышение КПД
- Надёжность — встроенные защиты и термостабильность
Рекомендации по установке
При проектировании схемы с MP1653GTF важно учитывать тепловые характеристики корпуса SOT563 и обеспечить достаточную площадь медного слоя для отвода тепла. Рекомендуется использовать керамические конденсаторы на входе и выходе, а также соблюдать рекомендации по трассировке для минимизации паразитных элементов и обеспечения стабильной работы на высоких частотах.
питальники 3.3в на z15
