Описание

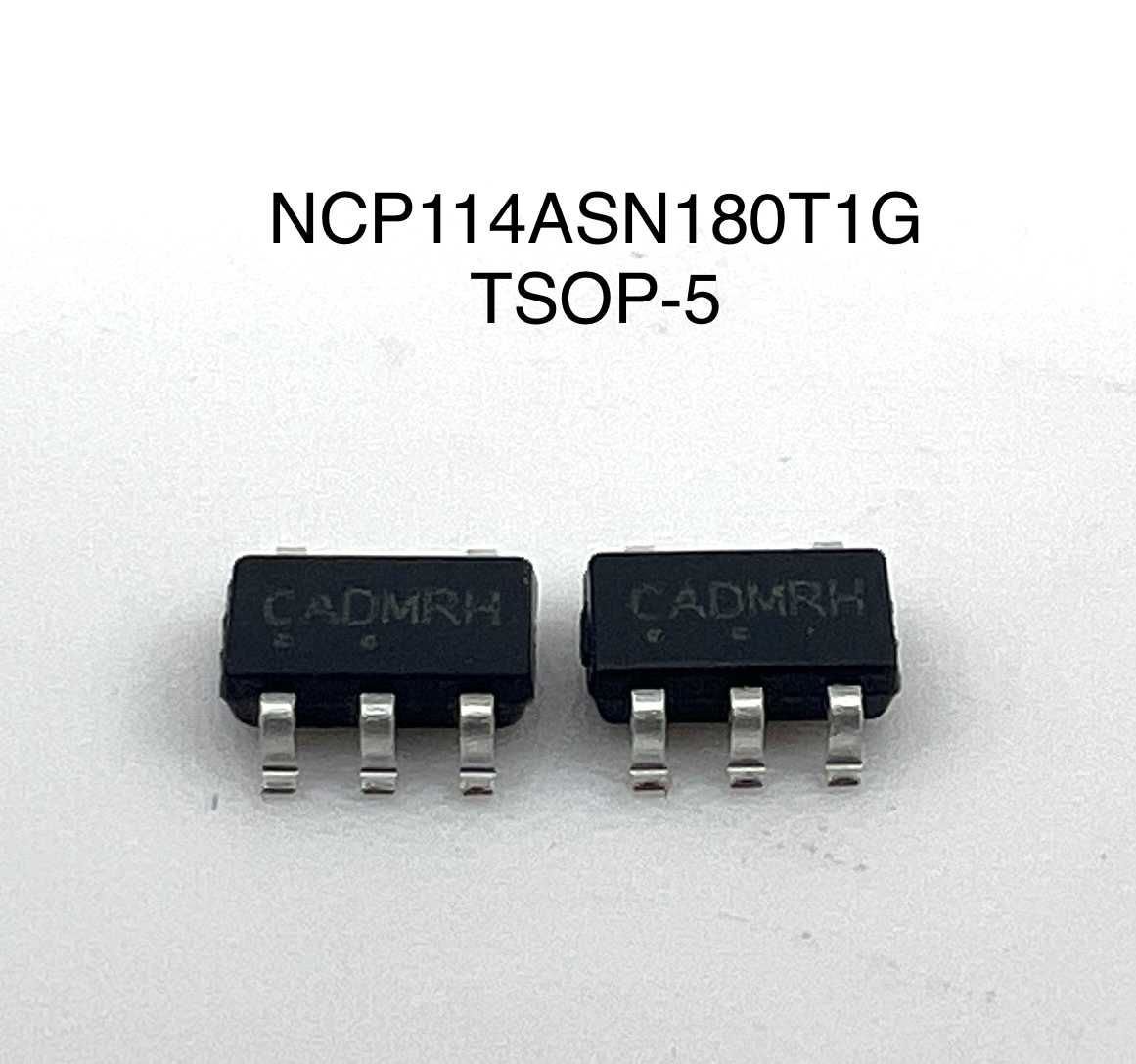

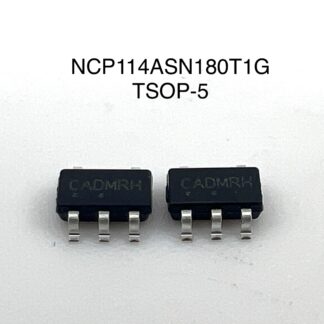

NCP114ASN180T1G — это линейный стабилизатор напряжения с фиксированным выходом 1.8 В, выполненный в корпусе TSOP-5. Устройство разработано на базе CMOS-технологии, обеспечивает низкий уровень шума, высокое подавление пульсаций и стабильную работу при переменных нагрузках. Подходит для питания чувствительных цифровых и аналоговых компонентов в составе майнинговых систем и встраиваемых решений.
Ключевые характеристики
- Тип: линейный стабилизатор напряжения (LDO)
- Выходное напряжение: фиксированное 1.8 В
- Входное напряжение: от 2.0 В до 5.5 В
- Максимальный выходной ток: до 300 мА
- Падение напряжения: 260 мВ при 300 мА
- Подавление пульсаций (PSRR): до 75 дБ при 1 кГц
- Низкий уровень шума: менее 40 µV RMS
- Ток покоя: 50 µA (тип.), менее 1 µA в режиме отключения
- Корпус: TSOP-5, совместим с поверхностным монтажом
- Температурный диапазон: от –40 °C до +85 °C
- Сертификация: RoHS, соответствие JEDEC
Применение в майнинге
Стабилизатор NCP114ASN180T1G применяется для питания микросхем управления, интерфейсных модулей, датчиков, EEPROM и других компонентов, требующих стабильного напряжения 1.8 В. Особенно эффективен в цепях с повышенными требованиями к уровню шума и стабильности, таких как системы мониторинга, телеметрии и управления температурой в майнинговом оборудовании.
Преимущества
- Высокая стабильность — точность выходного напряжения ±1%
- Низкий уровень шума — подходит для чувствительных аналоговых цепей
- Энергоэффективность — низкий ток покоя и режим отключения
- Компактный корпус — оптимален для плотных монтажных схем
- Совместимость — легко интегрируется с STM32, ESP32, FPGA, ASIC и другими платформами
Рекомендации по установке
Для обеспечения устойчивой работы стабилизатора NCP114ASN180T1G рекомендуется использовать керамический конденсатор с низким ESR на выходе (типично 1 µF). Устройство следует размещать как можно ближе к нагрузке. Не допускается превышение входного напряжения выше 5.5 В. При проектировании важно учитывать тепловой режим и предусмотреть отвод тепла через полигон заземления.
