Описание

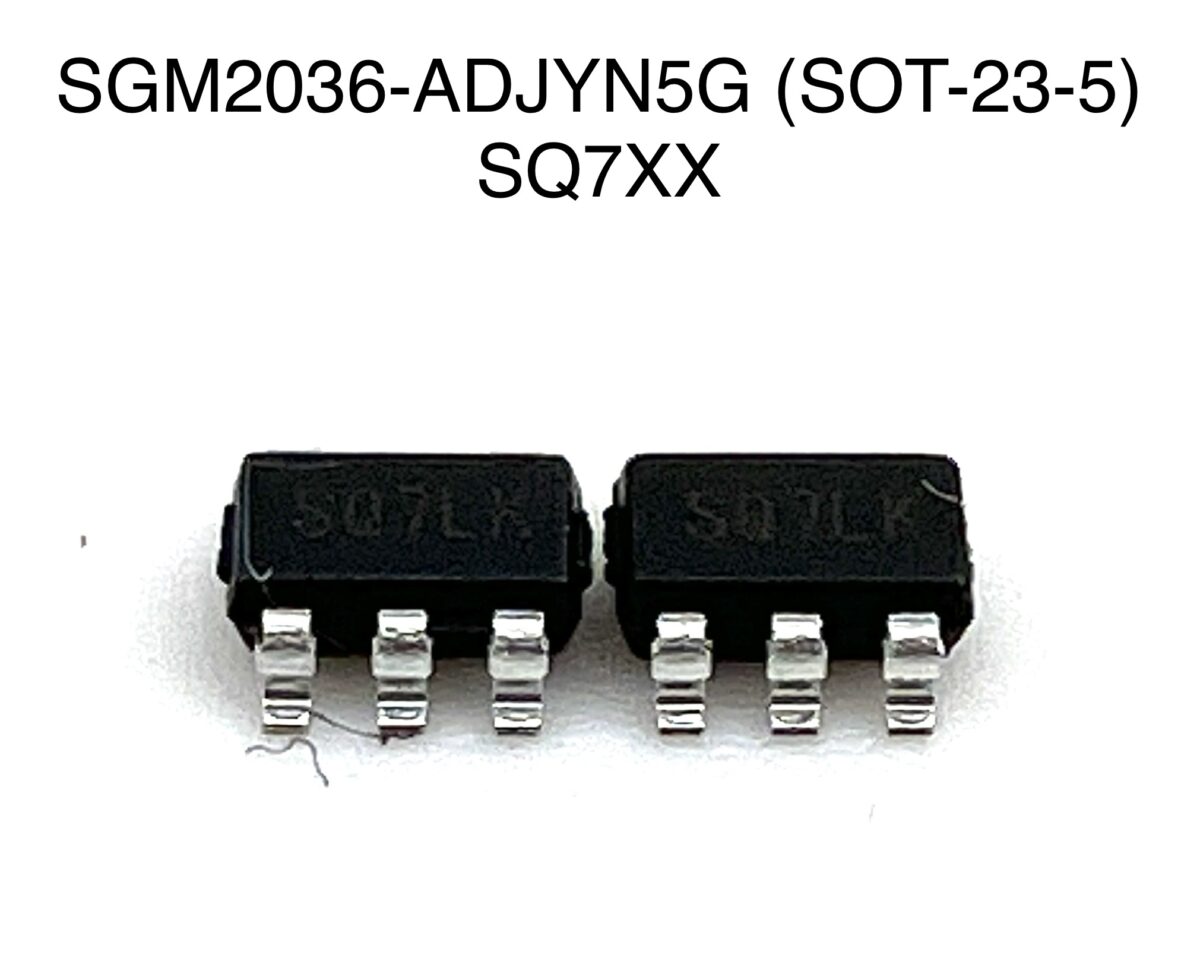

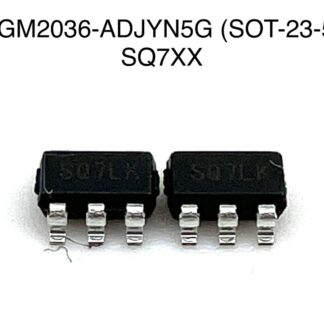

SGM2036-ADJYN5G — это регулируемый линейный стабилизатор напряжения (LDO), выполненный в корпусе SOT-23-5. Устройство построено на CMOS-архитектуре, обеспечивает стабильную работу при переменных нагрузках, низкий уровень шума и высокое подавление пульсаций. Подходит для питания чувствительных цифровых и аналоговых компонентов в составе майнинговых систем, телеметрии и встраиваемых решений.

Ключевые характеристики

  • Тип: линейный стабилизатор напряжения (LDO), регулируемый
  • Диапазон выходного напряжения: от 0.8 В до 5.0 В (настраивается внешними резисторами)
  • Входное напряжение: от 2.0 В до 5.5 В
  • Максимальный выходной ток: до 300 мА
  • Падение напряжения: менее 200 мВ при 100 мА
  • Подавление пульсаций (PSRR): до 70 дБ при 1 кГц
  • Низкий уровень шума: менее 30 µV RMS
  • Ток покоя: менее 60 µA
  • Корпус: SOT-23-5, маркировка: SQ7XX
  • Температурный диапазон: от –40 °C до +85 °C
  • Совместимость с керамическими конденсаторами с низким ESR
  • Функция отключения выхода при логическом сигнале

Применение в майнинге

Стабилизатор SGM2036-ADJYN5G применяется для питания микросхем управления, интерфейсных модулей, датчиков, EEPROM и других компонентов, требующих стабильного и настраиваемого напряжения. Особенно эффективен в цепях с повышенными требованиями к уровню шума и стабильности, таких как системы мониторинга, телеметрии и управления температурой в майнинговом оборудовании.

Преимущества

  • Гибкость — возможность настройки выходного напряжения под конкретную задачу
  • Высокая стабильность — точность регулировки ±2%
  • Низкий уровень шума — подходит для чувствительных аналоговых цепей
  • Энергоэффективность — низкий ток покоя и функция отключения
  • Компактный корпус — оптимален для плотных монтажных схем
  • Совместимость — легко интегрируется с STM32, ESP32, FPGA, ASIC и другими платформами

Рекомендации по установке

Для устойчивой работы стабилизатора SGM2036-ADJYN5G рекомендуется использовать керамический конденсатор с низким ESR на выходе (типично 1 µF). Выходное напряжение задается делителем из двух резисторов, подключаемых к выводу FB. Устройство следует размещать как можно ближе к нагрузке. Не допускается превышение входного напряжения выше 5.5 В. При проектировании важно учитывать тепловой режим и предусмотреть отвод тепла через полигон заземления.
