Описание

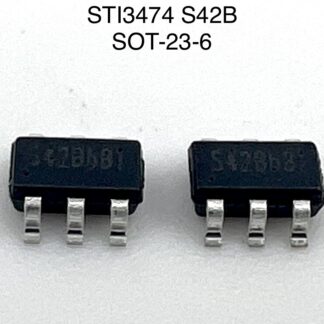

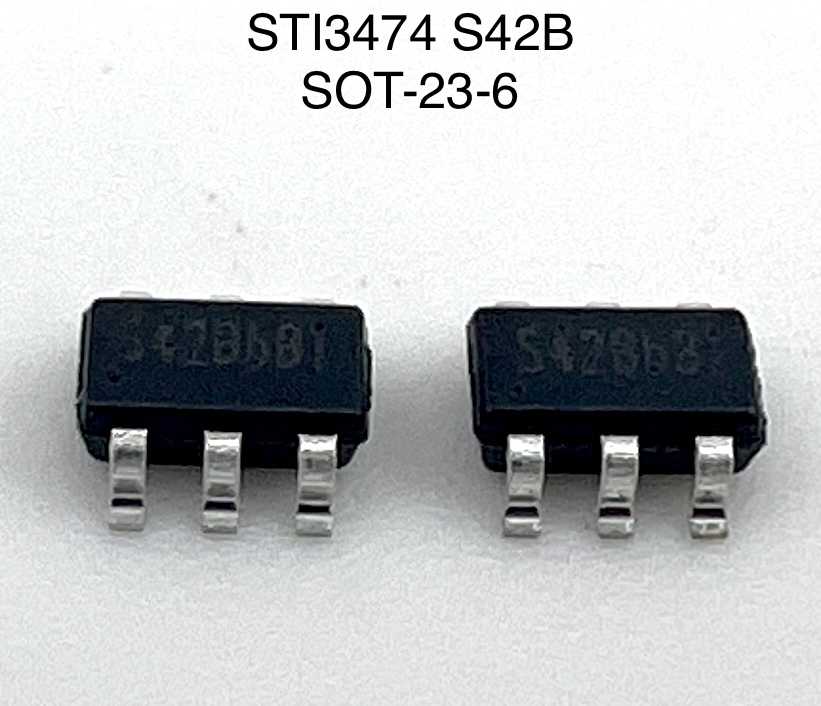

Микросхема STI3472 (маркировка на корпусе S42B) — это высокоэффективный импульсный понижающий (Step-Down) стабилизатор напряжения, выполненный в миниатюрном корпусе SOT-23-6. Данный компонент представляет собой полностью интегрированный DC-DC преобразователь, работающий в режиме постоянной частоты и оптимизированный для создания компактных вторичных источников питания с малым количеством внешних компонентов.
В контексте оборудования для майнинга криптовалют STI3472 применяется во вторичных цепях питания управляющих плат ASIC-майнеров. Микросхема преобразует входное напряжение 12V (от основного блока питания майнера) в стабильные низкие напряжения (3.3V, 2.5V, 1.8V и др.), необходимые для питания управляющей логики, микроконтроллеров, интерфейсных микросхем и памяти. Высокий КПД (до 96%) и встроенные защиты делают её надёжным решением для круглосуточной работы в жёстких условиях майнинг-ферм.
Назначение:
- Формирование шины питания 3.3V для контроллеров и микропроцессорных систем управляющих плат ASIC-майнеров (Antminer, Whatsminer, Avalon).
- Стабилизация напряжения для питания микросхем памяти (SPI Flash, NAND) и логических микросхем на хеш-платах.
- Замена вышедших из строя DC-DC конвертеров в блоках управления майнерами, обеспечивающих корректный старт и связь с хеш-платами.
- Понижение напряжения питания для интерфейсов связи (Ethernet PHY, CAN, UART) в промышленных контроллерах.
- Применение в портативных устройствах и встраиваемых системах, требующих преобразования входного напряжения до 18V в стабильный низковольтный выход.
Технические характеристики (типовые):
- Модель: STI3472 (маркировка S42B).
- Тип корпуса: SOT-23-6 (малогабаритный корпус для поверхностного монтажа).
- Топология: Понижающий преобразователь (Step-Down, Buck).
- Входное напряжение (VIN): 4.5В – 18В (максимальное рабочее 18В).
- Выходной ток (IOUT): до 1.5A.
- Выходное напряжение (VOUT): регулируемое от 0.8В до VIN.
- Точность опорного напряжения: ±2%.
- Частота переключения: 1.2 МГц (фиксированная).
- КПД: до 96%.
- Режим работы: ШИМ (PWM) при средних и высоких нагрузках, режим пропуска импульсов (PSM) для повышения КПД на малых нагрузках.
- Защиты: от перегрузки по току (OCP), от перегрева (OTP), «мягкий старт» (Soft-Start), блокировка при пониженном напряжении (UVLO).
- Состав: встроенный MOSFET ключ и выпрямительный синхронный MOSFET (синхронный выпрямитель).
Электрические параметры:
- Диапазон входного напряжения: 4.5В – 18В постоянного тока.
- Выходное напряжение (регулируемое): от 0.803В до VIN.
- Выходной ток: 1.5A (макс.), рекомендованный рабочий ток до 1.2A.
- Сопротивление открытого канала встроенных MOSFET: 180 мОм (верхний ключ) / 150 мОм (нижний ключ).
- Собственный ток потребления (Quiescent Current): 0.4 мА (типовое).
- Ток в режиме отключения (Shutdown Current): менее 2 мкА.
- Максимальная частота коммутации: 1.2 МГц.
Конструктивные особенности:
- Корпус SOT-23-6 с оптимизированной разводкой под низкоомные дорожки.
- Встроенная компенсация по частоте — не требует сложных внешних цепей.
- Высокая частота переключения (1.2 МГц) позволяет использовать малогабаритные дроссели и конденсаторы.
- Совместимость с широко распространенными аналогами (RT8295A, MP1471, SY8113B и др.), что упрощает поиск замены при ремонте.
Особенности:
- Экономия места: высокая степень интеграции позволяет использовать компонент в сверхплотных макетах управляющих плат.
- Высокая надежность: отсутствие проблем с перегревом при токе до 1А без радиатора.
- Холодный старт: стабильная работа при низких температурах и импульсных нагрузках.
- Эффективность на малых нагрузках: благодаря режиму PSM экономится энергия в режиме ожидания майнера.
Рекомендации по применению (схемотехника):
- Входная емкость: керамический конденсатор 10 мкФ (X5R или X7R) для подавления пульсаций тока.
- Выходная емкость: керамический конденсатор 22 мкФ для стабилизации выходного напряжения при скачках нагрузки.
- Дроссель: рекомендуется индуктивность 2.2-4.7 мкГн с низким сопротивлением постоянному току (DCR).
- Делитель обратной связи: выбирается для задания необходимого VOUT (VOUT = 0.8*(1+R1/R2)).
- Трассировка: входные и выходные цепи должны быть максимально короткими для снижения паразитной индуктивности.
STI3472 (S42B) в корпусе SOT-23-6 является оптимальным рабочим решением для построения вторичных источников питания в майнинговом оборудовании. Высокий КПД, широкий диапазон входных напряжений и наличие встроенных защит делают эту микросхему идеальным выбором как для промышленного производства, так и для сервисного обслуживания ASIC-майнеров.
