Описание

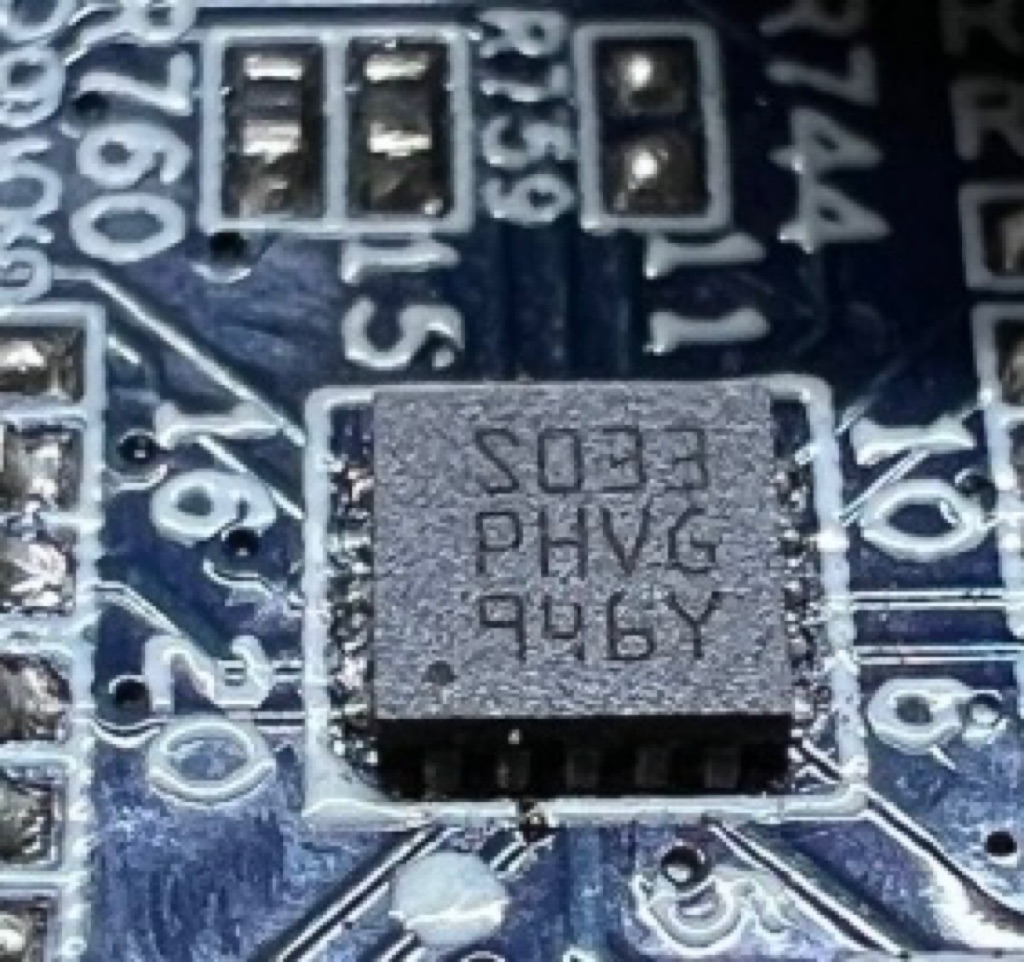

Микроконтроллер STM8S003F3U6TR — это 8-битное устройство на ядре STM8 от STMicroelectronics. Предназначен для промышленных и потребительских устройств, требующих баланса производительности и низкой стоимости. Корпус UFQFPN-20 (3×3 мм) для SMD монтажа, поставляется в ленте и катушке.
В майнинговом оборудовании STM8S003F3U6TR применяется для мониторинга температурных датчиков, управления вентиляторами через ШИМ, обработки протоколов связи с хеш-платами (SPI, I2C, UART) и реализации алгоритмов защиты. Низкая стоимость и высокая надежность делают его популярным для ремонта управляющих плат Antminer, Whatsminer.
Назначение:
- Мониторинг температуры на хеш-платах и в блоках питания.
- Управление вентиляторами охлаждения через ШИМ.
- Организация связи между управляющей платой и хеш-платами.
- Реализация логики защиты по температуре и току.
- Замена контроллеров при ремонте плат Antminer, Whatsminer.
Технические характеристики:
- Модель: STM8S003F3U6TR.
- Производитель: STMicroelectronics.
- Ядро: STM8, 8-бит, до 16 МГц.
- Flash: 8 КБ.
- RAM: 1 КБ.
- EEPROM: 128 байт.
- Интерфейсы: I2C, SPI, UART.
- АЦП: 5 каналов, 10 бит.
- Таймеры: 3 (16-битные ШИМ).
- Напряжение: 2.95 – 5.5 В.
- Рабочая температура: -40…+85 °C.
Конструктивные особенности:
- Корпус UFQFPN-20, размеры 3.0×3.0 мм.
- Высота корпуса: 0.55 мм.
- Вес компонента: 0.000022 кг (0.022 грамма).
- SMD монтаж, упаковка Tape & Reel.
Особенности:
- Низкая стоимость при хорошей производительности.
- Встроенный высокоточный RC-генератор.
- Аппаратный watchdog и детектор понижения питания.
- Режимы пониженного энергопотребления.
Рекомендации по применению:
- Обеспечить качественную пайку корпуса QFN.
- Использовать блокировочные конденсаторы по питанию.
- Для программирования использовать SWIM интерфейс.
STM8S003F3U6TR — недорогой и надежный 8-битный микроконтроллер для вспомогательных узлов майнингового оборудования. Идеален для управления вентиляторами, мониторинга температуры и связи с хеш-платами.
