Описание

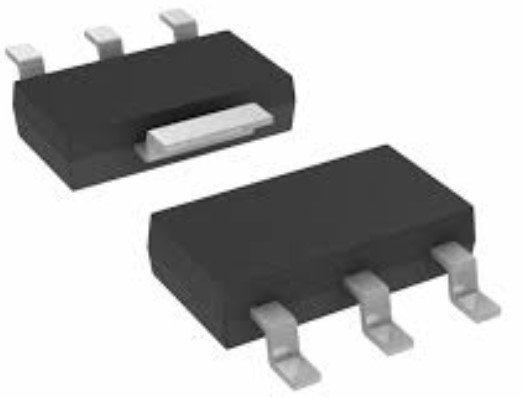

Микросхема TDA3664 (SOT223-1) — это линейный стабилизатор напряжения (LDO) с фиксированным выходом 5V, очень низким током покоя и малым падением напряжения от NXP Semiconductors. Компонент предназначен для токов нагрузки до 100 мА и работает в широком диапазоне входных напряжений от 3V до 45V.
В майнинговом оборудовании TDA3664 применяется для формирования стабильной шины питания 5V для микроконтроллеров, логических схем и интерфейсных микросхем на управляющих платах ASIC-майнеров. Низкое энергопотребление, встроенные защиты от перегрузки и перегрева делают его надёжным решением для ремонта Antminer, Whatsminer и Avalon.
Назначение:
- Формирование шины питания 5V для микроконтроллеров и логики управляющих плат майнеров.
- Замена вышедших из строя LDO-стабилизаторов в блоках управления ASIC-майнеров.
- Питание периферийных узлов: датчиков, интерфейсов, схем индикации.
Технические характеристики:
- Модель: TDA3664.
- Производитель: NXP Semiconductors.
- Тип корпуса: SOT223-1 (SOT-223).
- Выходное напряжение: 5V фиксированное.
- Максимальный выходной ток: 100 мА.
- Входное напряжение: 3 – 45 В.
- Падение напряжения (Dropout): 200 мВ (при Iout=50мА).
- Ток покоя (Quiescent current): 50 мкА (тип.).
- Ток в режиме отключения (Shutdown): 10 мкА.
- Точность выходного напряжения: ±2%.
- Защиты: от перегрузки по току, от перегрева, от короткого замыкания, от инверсии полярности.
- Рабочая температура: от -40 до +125 °C.
Конструктивные особенности:
- Корпус SOT-223 с усиленной термоплощадкой.
- Габаритные размеры: 6.5×3.5 мм.
- Высота корпуса: 1.65 мм.
- Вес компонента: 0.1 грамма.
- Совместимость с автоматическим SMD-монтажом.
Рекомендации по применению:
- Для устойчивой работы установить выходной конденсатор 10 мкФ.
- Входной конденсатор 0.1-1 мкФ для подавления помех.
- При больших перепадах входного напряжения обеспечить дополнительный теплоотвод через полигоны платы.
TDA3664 — надёжный и экономичный LDO-стабилизатор для питания логики в управляющих платах майнеров. Широкий диапазон входного напряжения и встроенные защиты делают его отличным выбором для ремонта и восстановления ASIC-оборудования.
