Описание

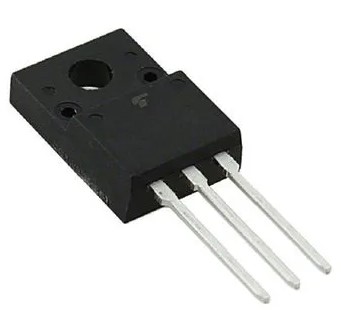

Транзистор TK16A60W (TO-220F) — это N-канальный полевой MOSFET от Toshiba по технологии DTMOSIV (Super Junction). Предназначен для ключевых режимов в импульсных источниках питания, цепях корректора коэффициента мощности и высоковольтных преобразователях. Корпус TO-220F полностью изолирован, не требует прокладок при монтаже на радиатор.
В майнинговом оборудовании TK16A60W применяется в первичных цепях мощных блоков питания ASIC-майнеров. Используется в активных PFC-преобразователях и обратноходовых преобразователях. Низкое сопротивление канала (0.16 Ом) и высокая надежность делают его идеальным для ремонта блоков питания Antminer, Whatsminer.
Назначение:
- Силовые ключи в активных корректорах коэффициента мощности блоков питания майнеров.
- Применение в первичных цепях импульсных источников питания.
- Замена вышедших из строя MOSFET в блоках питания Antminer, Whatsminer.
- Использование в высокоэффективных преобразователях напряжения.
Технические характеристики:
- Модель: TK16A60W.
- Производитель: Toshiba.
- Тип: N-канальный MOSFET.
- Технология: DTMOSIV (Super Junction).
- Корпус: TO-220F (изолированный).
- Напряжение сток-исток: 600 В.
- Ток стока: 15.8 А.
- Сопротивление открытого канала: 0.16 – 0.19 Ом.
- Рассеиваемая мощность: 40 Вт.
- Заряд затвора: 38 нКл.
- Входная емкость: 1350 пФ.
- Рабочая температура: -55…+150 °C.
Конструктивные особенности:
- Изолированный корпус TO-220F, не требует прокладок.
- Габариты: 10×4.5×15 мм.
- Вес компонента: 0.0025 кг (2.5 грамма).
Особенности:
- Низкое сопротивление канала (0.16 Ом).
- Малый заряд затвора (38 нКл).
- Высокое напряжение пробоя (600 В).
- Изолированный корпус упрощает монтаж.
Рекомендации по применению:
- Обеспечить напряжение затвора ≥10 В.
- Использовать термопасту для улучшения теплоотвода.
- Момент затяжки винта: 0.8…1.2 Н·м.
- Установить снаббер для подавления выбросов.
TK16A60W — надёжный MOSFET для блоков питания ASIC-майнеров. Низкое сопротивление и изолированный корпус обеспечивают высокую эффективность и простоту монтажа.
