Описание

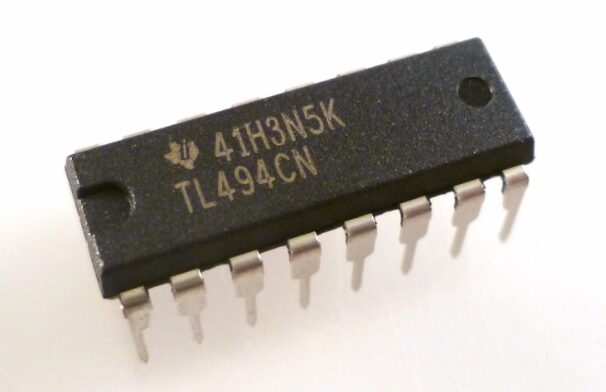

TL494CN datasheet

Устройство TL494 содержит два усилителя ошибки,

встроенный регулируемый осциллятор, управление мертвым временем

(DTC) компаратор, триггер управления импульсным управлением,

5-вольтовый регулятор с точностью 5% и выходной контроль

схемы.

Усилители ошибки показывают синфазное напряжение

диапазоне от –0,3 В до VCC – 2 В.

компаратор управления имеет фиксированное смещение, которое обеспечивает

около 5% мертвого времени.

можно обойти, завершив RT на ссылку

вывод и предоставление пилообразного входа для CT, или он может

управлять общими цепями в синхронном многоканальном режиме

Источники питания.

Свободные выходные транзисторы обеспечивают либо

возможность выхода с общим эмиттером или эмиттерным повторителем.

Устройство TL494 обеспечивает двухтактный или несимметричный выходной режим, который можно выбрать.

через функцию управления выходом.

этого устройства запрещает возможность выхода

дважды пульсирует во время двухтактной операции.

Устройство TL494 предназначено для работы от

от 0 ° C до 70 ° C. Устройство TL494I характеризуется

эксплуатация от –40°C до 85°C.
