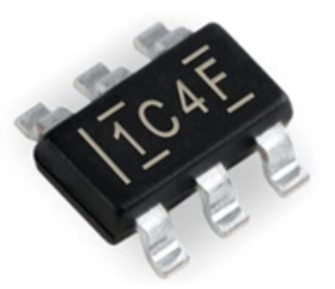

TLV61046A (SOT23-6) 1C4F

Описание

Микросхема TLV61046A (маркировка на корпусе 1C4F) — это высокоинтегрированный повышающий (Boost) DC-DC преобразователь от Texas Instruments, выполненный в миниатюрном корпусе SOT-23-6. Данный компонент разработан для преобразования низких входных напряжений (от 1.8В, например, от одной литиевой батареи или двух последовательно соединенных алкалиновых элементов) в стабилизированное высокое напряжение до 28В. Ключевая особенность микросхемы — интеграция силового ключа на 30В, выходного выпрямительного диода и изолирующего MOSFET-ключа, что позволяет минимизировать количество внешних компонентов и общее решение [citation:2][citation:3].

В контексте оборудования для майнинга криптовалют TLV61046A находит специализированное, но критически важное применение для генерации вспомогательных и смещённых напряжений. Микросхема применяется в управляющих платах для формирования напряжения смещения для LCD-дисплеев, питания операционных усилителей в цепях измерения тока, а также для создания опорных напряжений. Благодаря высокой степени интеграции и наличию защиты от короткого замыкания (SCP) и обрыва нагрузки, этот компонент значительно повышает надежность вторичных цепей питания в ASIC-майнерах [citation:2][citation:8].

Назначение:

• Генерация напряжения смещения (Vbias) для питания ЖК-дисплеев и OLED-панелей на управляющих платах ASIC-майнеров [citation:2].
• Формирование вспомогательного напряжения (например, 12В или 24В) для питания операционных усилителей (Op-Amps), используемых для точного измерения токов хеш-плат.
• Создание чистого источника питания для датчиков и интерфейсных микросхем, требующих напряжения выше основного (5В или 12В) [citation:2].
• Замена вышедших из строя DC-DC конвертеров в цепях формирования специальных напряжений в контроллерах майнеров (Antminer, Whatsminer).
• Применение в портативных и носимых устройствах, где требуется получение высокого напряжения из батареи (1.8В — 5.5В) [citation:2][citation:3].

Технические характеристики (типовые):

• Модель: TLV61046A (маркировка 1C4F).
• Производитель: Texas Instruments.
• Тип корпуса: SOT-23-6 (3мм x 3мм) [citation:2][citation:8].
• Топология: Повышающий преобразователь (Boost Converter).
• Диапазон входного напряжения (Vin): 1.8В – 5.5В (возможна работа от 1.6В после старта) [citation:2][citation:3].
• Выходное напряжение (Vout): регулируемое, до 28В [citation:2][citation:3].
• Предельный ток ключа (Isw): 980 мА (типовое значение) [citation:2][citation:3].
• Фиксированная частота переключения: 1.0 МГц [citation:2][citation:8].
• КПД: до 85% (Vin=3.6В, Vout=12В) [citation:2][citation:8].
• Точность выходного напряжения: ±2.5% [citation:2][citation:3].
• Интеграция: включает в себя силовой MOSFET на 30В, выходной диод и изолирующий ключ (Load Disconnect) [citation:2][citation:3].
• Защиты: от короткого замыкания на выходе (SCP), от перегрева (OTP), от перенапряжения на выходе (OVP) [citation:2][citation:3].
• Время софт-старта: 7 мс (внутреннее) [citation:2][citation:3].

Электрические параметры:

• Режим работы: ШИМ на высокой частоте, переход в Power Save Mode при малой нагрузке [citation:2].
• Регулировка выхода: внешним делителем напряжения на выводе FB.
• Режим отключения (Shutdown): "Истинное отключение" — изолирующий ключ разрывает цепь между входом и выходом, предотвращая утечки тока [citation:2][citation:3].
• Рабочая температура: -40°C до +125°C.

Конструктивные особенности:

• Миниатюрный корпус SOT-23-6 с размерами 2.9мм x 1.6мм [citation:2][citation:10].
• Встроенная схема частотной компенсации — не требует сложного расчета внешних цепей.
• Возможность получения фиксированных 12В на выходе с использованием всего трех внешних компонентов (при соединении FB с VIN) [citation:2][citation:3].
• Высокая частота переключения (1 МГц) позволяет использовать малогабаритные дроссели и конденсаторы [citation:2][citation:8].
• Вес компонента: от 0.03 до 0.05 грамма.

Особенности:

• Максимальная простота схемы включения — одна из самых компактных микросхем в своем классе благодаря интеграции диода и ключа развязки.
• Функция "Load Disconnect" (Отключение нагрузки) критически важна для устройств с батарейным питанием, исключая разряд аккумулятора через выходную цепь [citation:2][citation:3].
• Защита от КЗ на выходе предотвращает выход компонента из строя при случайном замыкании в нагрузке или монтаже [citation:2].
• Высокая эффективность на малых токах (Power Save Mode), что снижает общее тепловыделение контроллера майнера в режиме ожидания [citation:2].

Рекомендации по применению (схемотехника):

• Дроссель: рекомендуется использовать индуктивность 2.2 – 4.7 мкГн с током насыщения не менее 1.2А [citation:7].
• Входная емкость: качественный керамический конденсатор 10 мкФ, размещенный максимально близко к выводам VIN и GND.
• Выходная емкость: керамический конденсатор 10 мкФ (X5R) для снижения пульсаций.
• Делитель обратной связи: подбирается под требуемое Vout (Vout = 0.8В * (1 + R1/R2)), где 0.8В — напряжение на выводе FB.
• Трассировка: цепь SW (коммутации) должна быть максимально короткой для снижения уровня электромагнитных помех (EMI).

TLV61046A (1C4F) в корпусе SOT-23-6 является превосходным выбором для инженеров, занимающихся ремонтом или модернизацией управляющих плат майнингового оборудования. Интеграция критически важных компонентов в одном корпусе обеспечивает высокую плотность монтажа и надежность при генерации высоковольтных вспомогательных шин питания.
