Описание

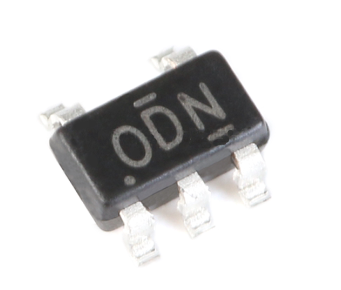

Микросхема TLV70033 (SOT-23-5) — это линейный стабилизатор с низким падением напряжения (LDO) от Texas Instruments. Выходное напряжение 3.3 В, ток до 200 мА. Оптимизирован для портативных устройств и систем с батарейным питанием, где критично низкое энергопотребление.
В майнинговом оборудовании TLV70033 применяется на управляющих платах для питания микроконтроллеров, интерфейсных микросхем и датчиков напряжением 3.3 В. Высокий PSRR (68 дБ) фильтрует высокочастотные помехи от импульсных преобразователей. Идеален для замены LDO в платах Antminer, Whatsminer, Avalon.
Назначение:
- Формирование стабильного напряжения 3.3 В для микроконтроллеров и логики.
- Питание интерфейсных микросхем (Ethernet PHY, USB, SPI Flash).
- Создание малошумящего питания для аналоговых датчиков.
- Замена LDO в ремонтируемых управляющих платах майнеров.
Технические характеристики:
- Модель: TLV70033.
- Производитель: Texas Instruments.
- Тип: LDO, линейный стабилизатор.
- Корпус: SOT-23-5.
- Выходное напряжение: 3.3 В.
- Выходной ток: 200 мА.
- Входное напряжение: 2.0 – 5.5 В.
- Падение напряжения: 175 мВ.
- Ток покоя: 30 мкА.
- PSRR: 68 дБ.
- Выходной шум: 48 мкВ.
- Защиты: от перегрузки, от перегрева.
- Рабочая температура: -40…+125 °C.
Конструктивные особенности:
- Корпус SOT-23-5, размеры 2.9×1.6 мм.
- Высота корпуса: 1.0 мм.
- Вес компонента: 0.000033 кг (0.033 грамма).
- SMD монтаж.
Особенности:
- Низкое энергопотребление (30 мкА).
- Низкое падение напряжения (175 мВ).
- Высокий PSRR для чистого питания.
- Стабильность с керамическими конденсаторами.
Рекомендации по применению:
- Использовать керамические конденсаторы 0.1-1 мкФ на входе и выходе.
- Вывод Enable подключать к VIN для постоянной работы.
- Не превышать выходной ток 200 мА.
TLV70033 — энергоэффективный LDO для питания логики 3.3 В в майнинговом оборудовании. Низкое потребление и высокий PSRR обеспечивают стабильную работу.
