Описание

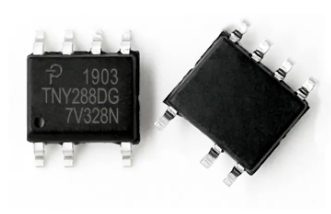

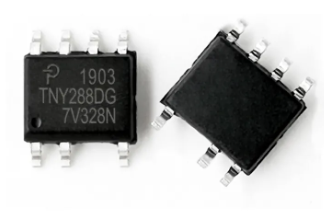

Микросхема TNY288DG (SOIC-8) — это обратноходовый контроллер для AC-DC преобразователей с интегрированным высоковольтным MOSFET на 725 В от Power Integrations. Семейство TinySwitch-4, управление ON/OFF без компенсации. Предназначен для построения маломощных изолированных источников питания с минимальным количеством внешних компонентов.
В майнинговом оборудовании TNY288DG применяется для вспомогательных (дежурных) источников питания на управляющих платах ASIC-майнеров. Формирует гальванически развязанные напряжения 5V, 12V, 18V для питания микроконтроллеров, интерфейсных драйверов и цепей управления хеш-плат. Сверхнизкое потребление в режиме без нагрузки (<30 мВт) и встроенные защиты обеспечивают надёжную работу 24/7.
Назначение:
- Вспомогательные (Standby) источники питания для управляющих плат майнеров.
- Формирование изолированных напряжений 3.3V, 5V, 12V, 18V.
- Питание микроконтроллеров, интерфейсов и цепей управления хеш-плат.
- Замена вышедших из строя источников при ремонте майнеров Antminer, Whatsminer.
Технические характеристики:
- Модель: TNY288DG.
- Производитель: Power Integrations.
- Топология: Обратноходовая (Flyback).
- Корпус: SOIC-8.
- Выходная мощность: до 19.5 Вт.
- Встроенный MOSFET: 725 В.
- Частота: 124 – 140 кГц.
- Режим без нагрузки: <30 мВт.
- Защиты: от КЗ, от перегрева, от перегрузки.
- Рабочая температура: -40…+150 °C.
Конструктивные особенности:
- Корпус SOIC-8, размеры 4.9×3.9 мм.
- Высота корпуса: 1.5 мм.
- Вес компонента: 0.0001 кг (0.1 грамма).
- SMD монтаж.
Особенности:
- Управление ON/OFF без компенсации.
- Сверхнизкое потребление в режиме без нагрузки.
- Встроенный высоковольтный MOSFET.
- Автоматическая перезагрузка при сбоях.
Рекомендации по применению:
- Соблюдать требования к разводке цепи обратной связи.
- Использовать трансформатор с нужной индуктивностью рассеяния.
- Обеспечить качественную пайку SOIC-8.
TNY288DG — надёжный контроллер для вспомогательных блоков питания ASIC-майнеров. Интеграция MOSFET и низкое потребление делают его идеальным для дежурных источников.
