Описание

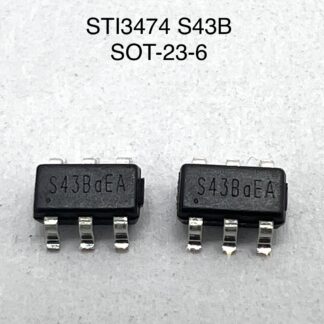

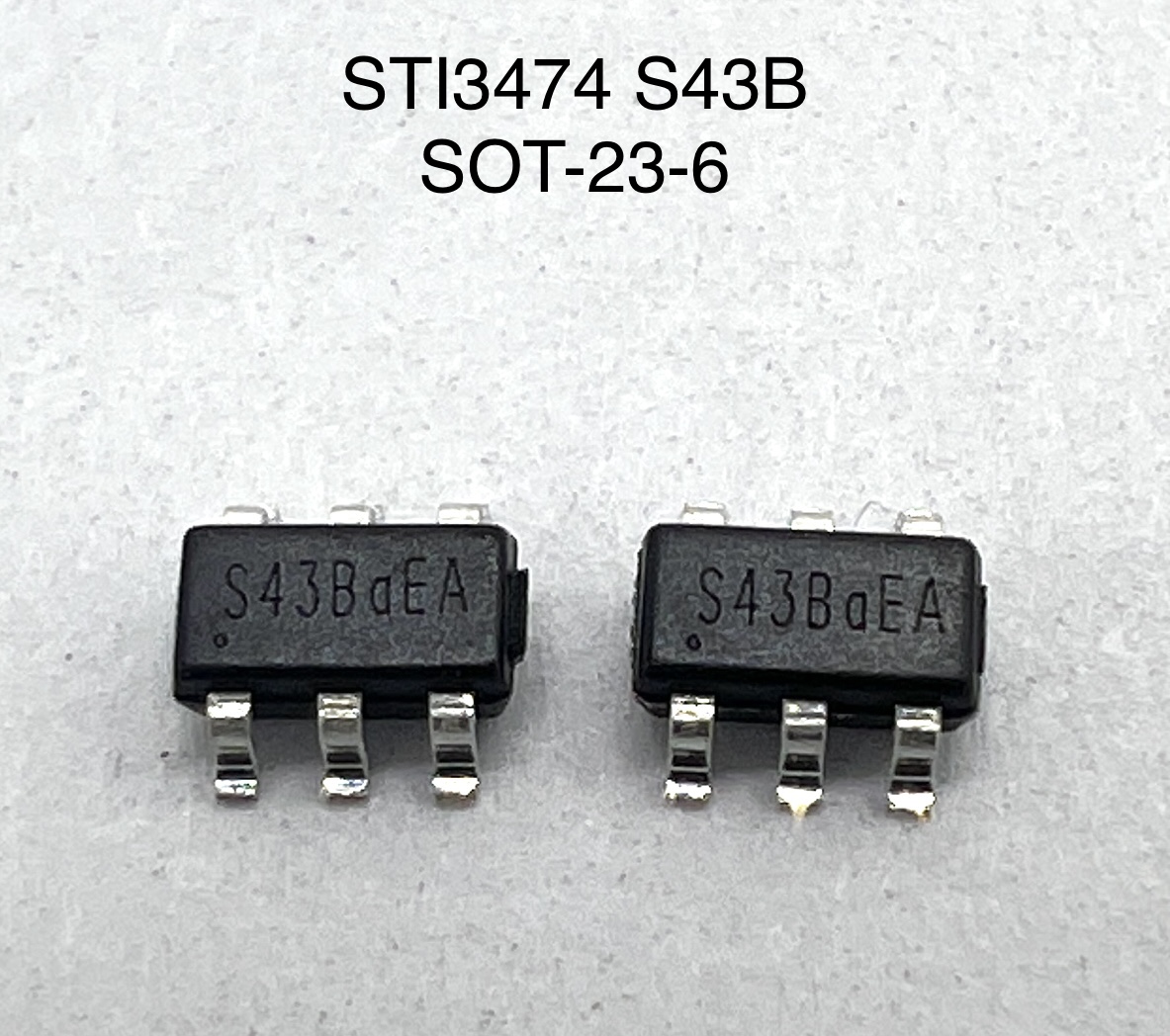

STI3474 (маркировка на корпусе S43B) — это высокоэффективный импульсный понижающий (Step-Down) стабилизатор напряжения, выполненный в миниатюрном корпусе SOT-23-6. Микросхема предназначена для работы в сложных условиях, характерных для промышленной и майнинговой электроники, где критичны надежность, энергоэффективность и устойчивость к нагреву. Данный компонент представляет собой полностью интегрированный DC-DC преобразователь, работающий в режиме постоянной частоты.
В контексте оборудования для майнинга криптовалют STI3474 находит ключевое применение во вторичных цепях питания. Он служит для преобразования шины 12V, поступающей с основного блока питания майнера, в стабильные низкие напряжения (обычно 3.3V, 2.5V или 1.8V), необходимые для питания управляющей логики, интерфейсных микросхем и низковольтных узлов контроллеров хеш-плат. Высокий КПД (до 96%) минимизирует тепловыделение, что особенно важно в условиях ограниченного воздушного потока внутри корпуса ASIC-майнера.
Назначение:
- Формирование шины питания 3.3V для контроллеров и микропроцессорных систем управляющих плат ASIC-майнеров (Antminer, Whatsminer и др.).
- Стабилизация напряжения для питания микросхем памяти (SPI Flash, DDR) и логических микросхем на хеш-платах.
- Замена вышедших из строя DC-DC конвертеров в блоках управления майнерами, обеспечивающих корректный старт и связь с хеш-платами.
- Понижение напряжения питания для интерфейсов связи (Ethernet PHY, CAN, UART) в промышленных контроллерах.
- Применение в портативных устройствах и встраиваемых системах, требующих преобразования входного напряжения до 18V в стабильный низковольтный выход.
Технические характеристики (типовые):
- Модель: STI3474 (маркировка S43B).
- Тип корпуса: SOT-23-6 (малогабаритный корпус для поверхностного монтажа) [citation:1].
- Топология: Понижающий преобразователь (Step-Down, Buck).
- Входное напряжение (VIN): 4.5В – 18В (максимальное рабочее 18В).
- Выходной ток (IOUT): до 2A.
- Выходное напряжение (VOUT): регулируемое от 0.8В до VIN.
- Точность опорного напряжения: ±2%.
- Частота переключения: 500 кГц (фиксированная).
- КПД: до 96%.
- Режим работы: ШИМ (PWM) при средних и высоких нагрузках, режим пропуска импульсов (PSM) для повышения КПД на малых нагрузках.
- Защиты: от перегрузки по току (OCP), от перегрева (OTP), «мягкий старт» (Soft-Start), блокировка при пониженном напряжении (UVLO).
- Состав: встроенный MOSFET ключ и выпрямительный синхронный MOSFET (синхронный выпрямитель).
Электрические параметры:
- Диапазон входного напряжения: 4.5В – 18В постоянного тока.
- Выходное напряжение (регулируемое): от 0.803В до VIN.
- Выходной ток: 2A (макс.).
- Сопротивление открытого канала встроенных MOSFET: 100 мОм (верхний ключ) / 80 мОм (нижний ключ).
- Собственный ток потребления (Quiescent Current): 0.5 мА (типовое).
- Ток в режиме отключения (Shutdown Current): менее 5 мкА.
- Максимальная частота коммутации: 500 кГц.
Конструктивные особенности:
- Корпус SOT-23-6 с оптимизированной разводкой под низкоомные дорожки.
- Встроенная компенсация по частоте — не требует сложных внешних цепей.
- Размеры печатной платы под обвязку могут быть минимизированы благодаря высокой частоте преобразования.
- Совместимость с широко распространенными аналогами (RT8295, MP1470, SY8113 и др.), что упрощает поиск замены при ремонте.
Особенности:
- Экономия места: высокая степень интеграции позволяет использовать компонент в сверхплотных макетах управляющих плат.
- Высокая надежность: отсутствие проблем с перегревом при токе до 1.5А без радиатора.
- Холодный старт: стабильная работа при низких температурах и импульсных нагрузках.
- Эффективность на малых нагрузках: благодаря режиму PSM экономится энергия в режиме ожидания.
Рекомендации по применению (схемотехника):
- Входная емкость: керамический конденсатор 10 мкФ (X5R или X7R) для подавления пульсаций тока.
- Выходная емкость: керамический конденсатор 22 мкФ для стабилизации выходного напряжения при скачках нагрузки.
- Дроссель: рекомендуется индуктивность 4.7 мкГн с низким сопротивлением постоянному току (DCR).
- Делитель обратной связи: выбирается для задания необходимого VOUT (например, VOUT = 0.8*(1+R1/R2)).
- Трассировка: входные и выходные цепи должны быть максимально короткими для снижения паразитной индуктивности.
STI3474 (S43B) в корпусе SOT-23-6 является оптимальным рабочим решением для построения вторичных источников питания в майнинговом оборудовании. Высокий КПД, широкий диапазон входных напряжений и наличие встроенных защит делают эту микросхему идеальным выбором как для промышленного производства, так и для сервисного обслуживания ASIC-майнеров.
