Описание

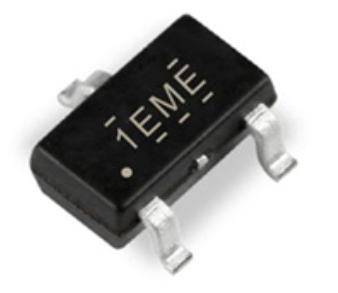

TPS61322 (SOT-23-3)1EME, 1N4L, 1N5L, 1NRL, 1N6L.
TPS61322 представляет собой синхронный повышающий преобразователь с
током покоя всего 6,5 мкА. TPS61322
обеспечивает решение для питания продуктов
, работающих от щелочной батареи, NiMH-аккумуляторной
батареи или одноэлементной литий-ионной батареи. Повышающий преобразователь
основан на гистерезисной топологии управления, использующей
синхронное выпрямление для получения максимальной
эффективности при минимальном токе покоя. То
TPS61322 также позволяет использовать небольшие внешние
катушки индуктивности и конденсаторы. КПД более 90%
достигается при нагрузке 10 мА от входного напряжения 1,5 В до 2,2 В
преобразование выходного сигнала.
TPS61322 также может поддерживать
приложения с высоким выходным током с помощью внешнего диода Шоттки. То
TPS613222A обеспечивает выходной ток более 500 мА
при преобразовании входного напряжения 3 В в выходное напряжение 5
В с помощью внешнего диода Шоттки
параллельно с внутренним выпрямительным полевым транзистором.
Выходное напряжение устанавливается внутренне на фиксированное выходное
напряжение от 1,8 В до 5,5 В с шагом 0,1 В.
Таким образом, для получения желаемого выходного напряжения требуется всего два внешних компонента
. TPS61322 также
реализует функцию защиты от теплового отключения.
TPS61322 выпускается в корпусе 2,9 × 1,3 мм 3-
контактный SOT-пакет или 5-контактный SOT-пакет размером 2,9 × 1,6 мм.
