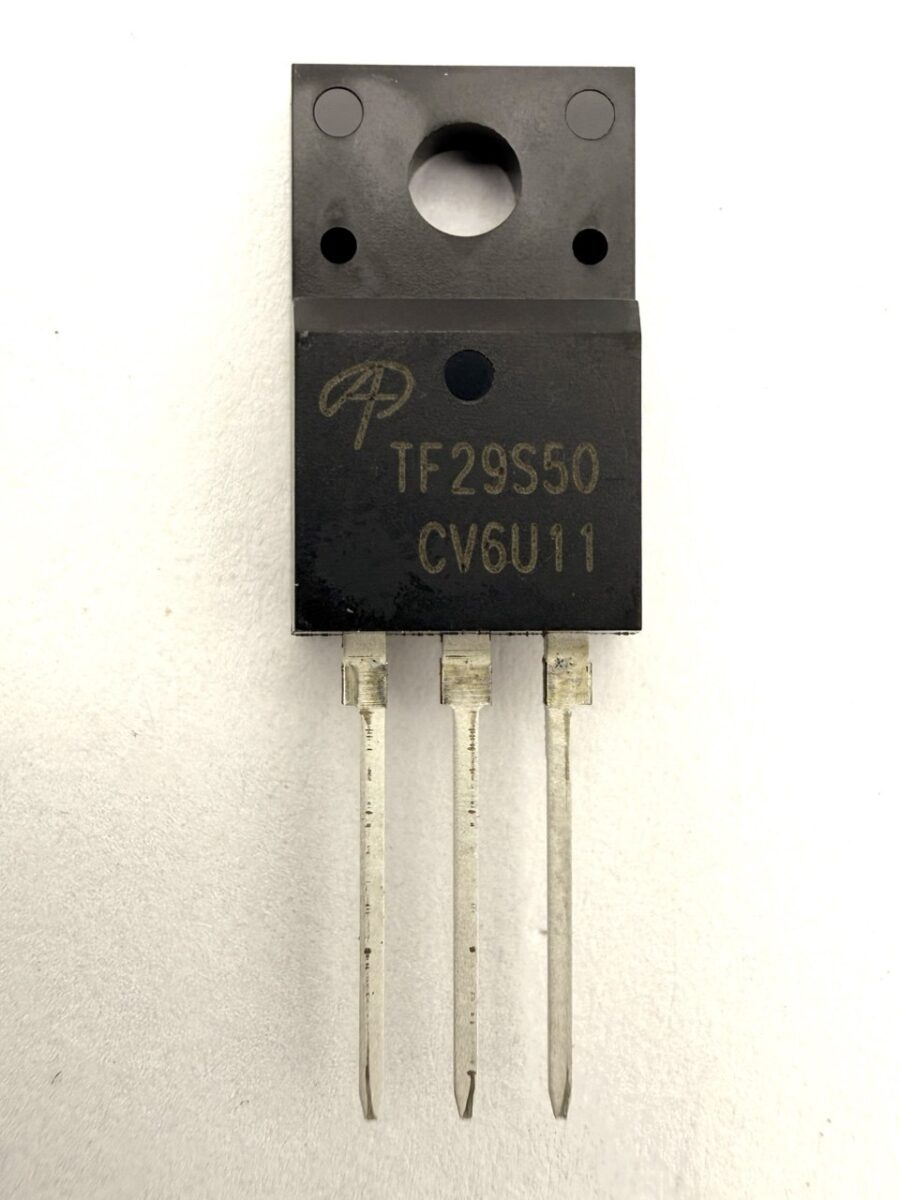

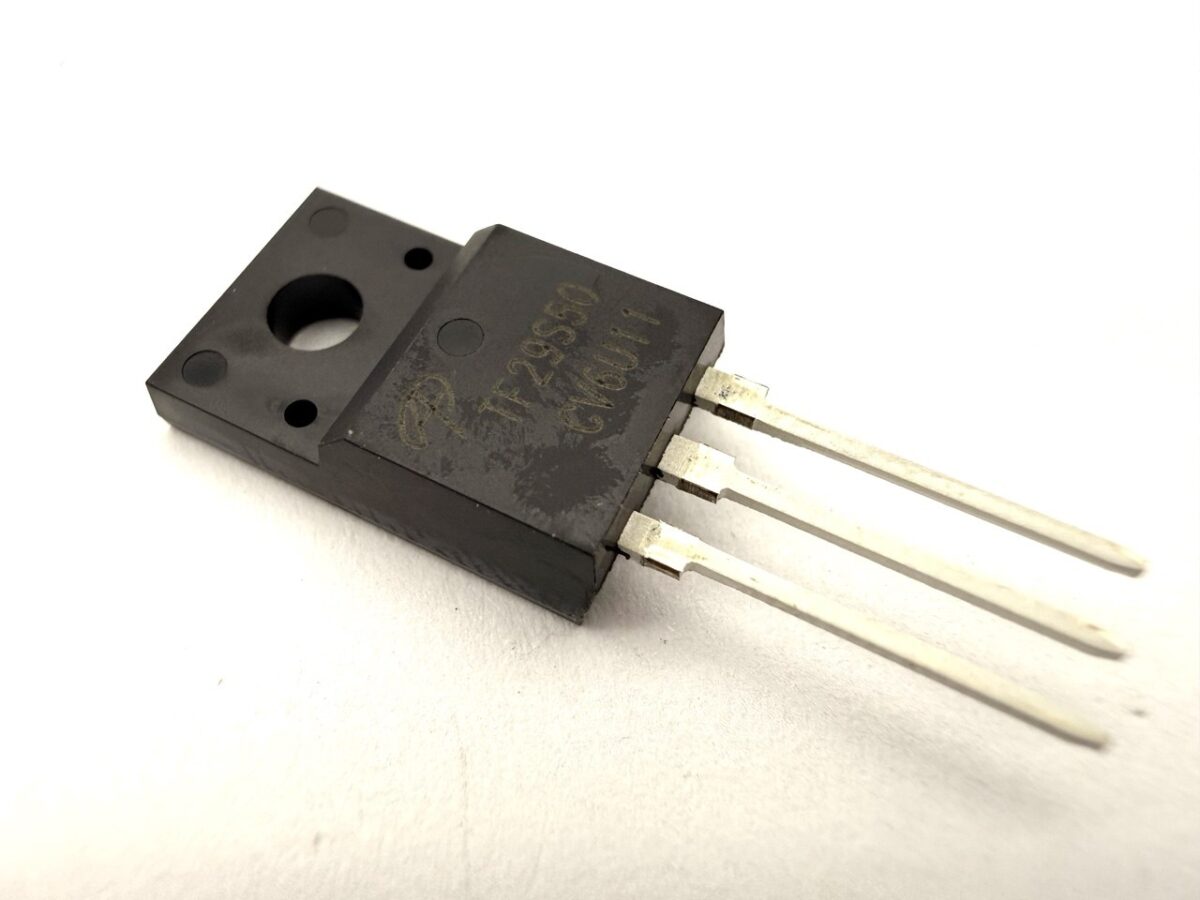

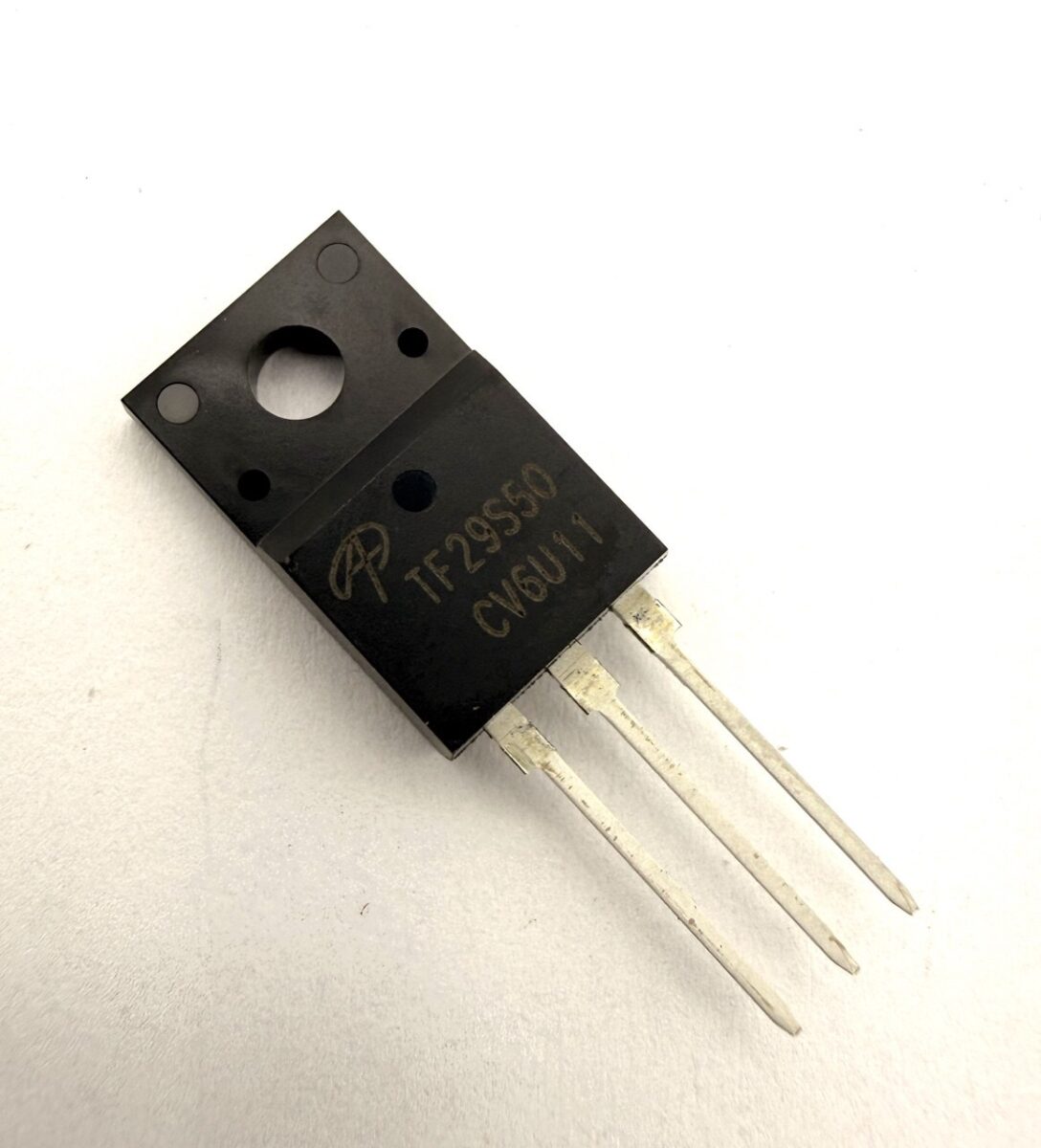

Транзистор AOTF29S50 (TO-220F) TF29S50 500V, 29A

Описание

Транзистор AOTF29S50 (TO-220F) — это мощный N-канальный полевой MOSFET от Alpha & Omega Semiconductor (AOS), выполненный по передовой высоковольтной технологии αMOS™. Данный компонент предназначен для высокоэффективных ключевых приложений, таких как импульсные источники питания (SMPS) и преобразователи напряжения, где требуются высокая скорость переключения и низкое сопротивление открытого канала. Корпус TO-220F полностью изолирован, что упрощает монтаж на радиатор без использования дополнительных изолирующих прокладок.

В майнинговом оборудовании транзистор AOTF29S50 применяется во вспомогательных цепях питания, в схемах активных корректоров коэффициента мощности (PFC) и в качестве ключевого элемента в импульсных блоках питания ASIC-майнеров. Высокое напряжение пробоя (500 В) и значительный ток стока (29 А) делают его подходящим для использования в мощных блоках питания, обеспечивающих стабильную работу хеш-плат. Изолированный корпус TO-220F позволяет легко интегрировать транзистор в плотные компоновки управляющих плат.

Назначение:

• Силовые ключи в импульсных источниках питания (SMPS) для майнингового оборудования.
• Применение в активных корректорах коэффициента мощности (PFC).
• Использование в преобразователях напряжения и DC-DC конвертерах.
• Замена вышедших из строя MOSFET в блоках питания Antminer, Whatsminer и других майнеров.

Технические характеристики (на основе Datasheet):

• Модель: AOTF29S50.
• Производитель: Alpha & Omega Semiconductor (AOS).
• Технология: αMOS™ высоковольтная.
• Тип: N-канальный MOSFET.
• Корпус: TO-220F (полностью изолированный).
• Максимальное напряжение сток-исток (V_DSS): 500 В.
• Напряжение затвор-исток (V_GSS): ±30 В.
• Максимальный постоянный ток стока (I_D): 29 А (при T_C=25°C) {4†L22}{5†L22}.
• Импульсный ток стока (I_DM): 120 А {4†L25}{5†L25}.
• Сопротивление открытого канала (R_DS(on)): 150 мОм (макс.) {3†L9}{5†L10}.
• Рассеиваемая мощность (P_tot): 37.9 Вт (для AOTF29S50) {5†L34}.
• Заряд затвора (Q_g): 26.6 нКл {3†L11}{5†L10}.
• Входная емкость (C_iss): 1312 пФ {3†L10}.
• Выходная емкость (C_oss): 88 пФ {3†L10}.
• Проходная емкость (C_rss): 2.5 пФ {3†L11}.
• Диапазон рабочих температур перехода (T_j): -55…+150 °C {4†L27}.
• Тепловое сопротивление переход-корпус (R_θJC): 2.5 °C/Вт {7†L12}.
• 100% тестирование на лавинную стойкость (UIS) {4†L14}{5†L10}.

Конструктивные особенности:

• Полностью изолированный корпус TO-220F, не требующий изолирующих прокладок при монтаже на радиатор.
• Технология αMOS™ высоковольтного процесса для высокой производительности и надежности {5†L5-L7}.
• Низкое сопротивление открытого канала (150 мОм) для минимизации потерь проводимости.
• Малый заряд затвора и низкие емкости для высокой скорости переключения.
• Соответствие стандартам RoHS и Halogen-Free.
• Габаритные размеры (Д x Ш x В): 10.2 мм x 4.7 мм x 15.2 мм (типовые для TO-220F).
• Вес компонента: 0.0025 кг (2.5 грамма) (типовой для изолированного корпуса).

Особенности:

• Высокое напряжение пробоя (500 В) обеспечивает запас прочности для работы в первичных цепях сетевых блоков питания.
• Полностью изолированный корпус упрощает теплоотвод и сборку, отпадает необходимость в дополнительных термопрокладках.
• Высокая стойкость к лавинному пробою (100% UIS тестирование) гарантирует надежность в условиях перегрузок.
• Оптимизирован для использования в импульсных источниках питания и преобразователях, работающих в тяжелом режиме 24/7.

Рекомендации по применению:

• Для достижения минимального сопротивления R_DS(on) необходимо обеспечить напряжение на затворе не менее 10 В.
• При монтаже на радиатор следует использовать термопасту для улучшения теплового контакта.
• Рекомендуемый момент затяжки винта крепления к радиатору: 0.8 – 1.2 Н·м.
• В цепях с индуктивной нагрузкой обязательно применение снабберных цепей для подавления выбросов напряжения.

Транзистор AOTF29S50 (TO-220F) представляет собой надежное и эффективное компонентное решение для построения силовых каскадов в блоках питания ASIC-майнеров. Сочетание высокого напряжения пробоя, низкого сопротивления канала и изолированного корпуса обеспечивает высокую эффективность преобразования энергии, упрощает монтаж и повышает общую надежность майнингового оборудования.
