Описание

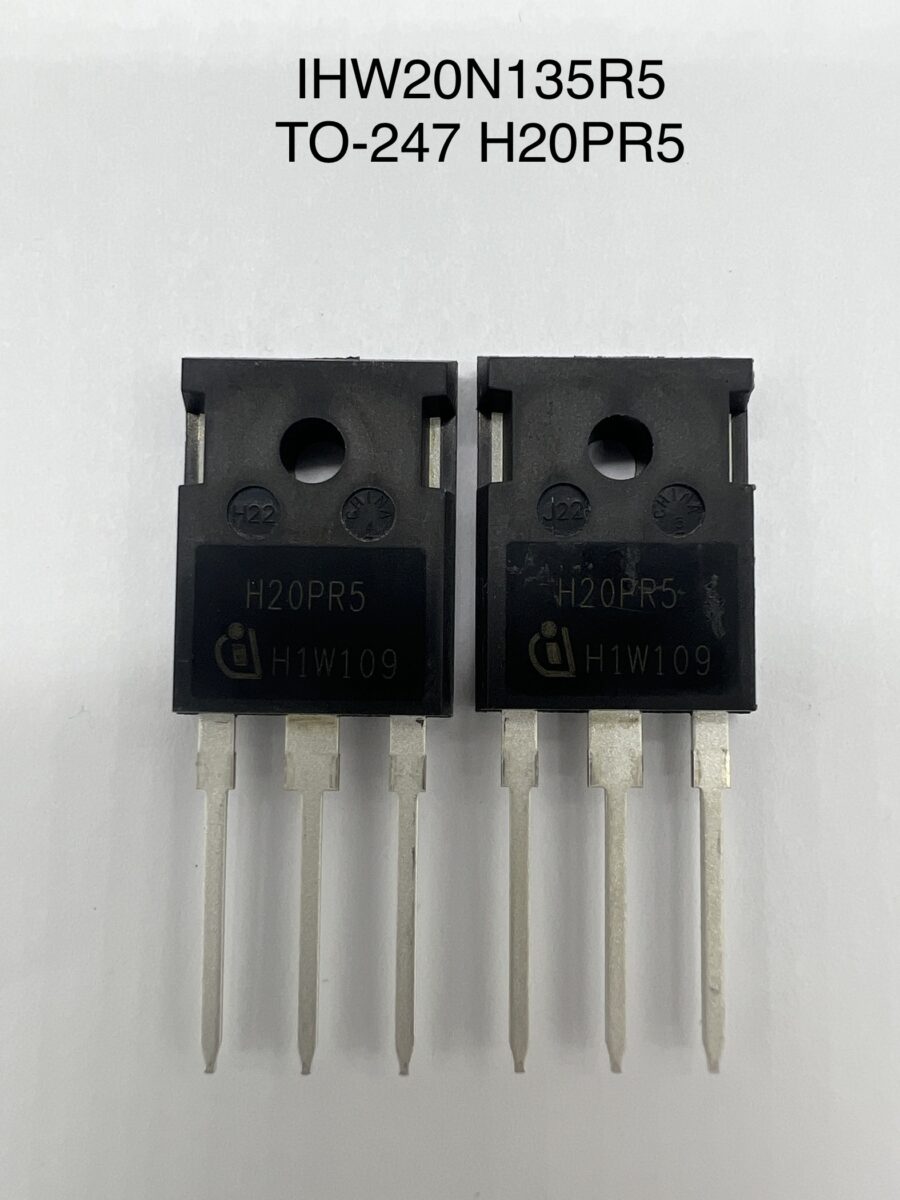

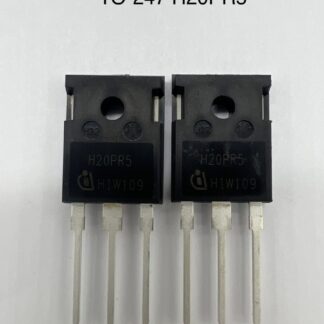

IGBT транзистор IHW20N135R5 (маркировка H20PR5) — это биполярный транзистор с изолированным затвором пятого поколения TRENCHSTOP 5 от Infineon с обратной проводимостью. Компонент оптимизирован для резонансных топологий и высокочастотных сильноточных цепей. Монолитно интегрированный обратный диод позволяет использовать IGBT в схемах без внешнего диода.
В майнинговом оборудовании IHW20N135R5 применяется в первичных цепях мощных блоков питания ASIC-майнеров. Является ключевым компонентом резонансных LLC-преобразователей и активных корректоров коэффициента мощности. Низкое напряжение насыщения (1.85В) и высокая температура перехода (до 175°C) обеспечивают надежную круглосуточную работу.
Назначение:
- Силовые ключи в LLC-преобразователях блоков питания ASIC-майнеров.
- Применение в активных корректорах коэффициента мощности (PFC).
- Использование в инверторных звеньях.
- Замена вышедших из строя IGBT в блоках питания Antminer, Whatsminer.
Технические характеристики:
- Модель: IHW20N135R5 (маркировка H20PR5).
- Производитель: Infineon Technologies.
- Тип: N-канальный IGBT с обратной проводимостью (RC-H5).
- Технология: TRENCHSTOP 5.
- Корпус: TO-247.
- Напряжение коллектор-эмиттер: 1350 В.
- Ток коллектора: 40 А (25°C), 20 А (100°C).
- Напряжение насыщения: 1.85 В.
- Рассеиваемая мощность: 288 Вт.
- Заряд затвора: 170 нКл.
- Рабочая температура перехода: от -40 до +175 °C.
Конструктивные особенности:
- Корпус TO-247, размеры 15.9×5.0 мм.
- Высота с выводами: 20.3 мм.
- Вес компонента: 6.1 – 8.55 грамма.
- Встроенный обратный диод.
Рекомендации по применению:
- Оптимизирован для частот до 30 кГц.
- Для управления использовать драйвер затвора с напряжением 15В.
- Обязательно использовать радиатор с принудительным обдувом.
IHW20N135R5 — надежный силовой IGBT для блоков питания майнеров. TRENCHSTOP 5 обеспечивает высокую эффективность и низкое тепловыделение.
