Описание

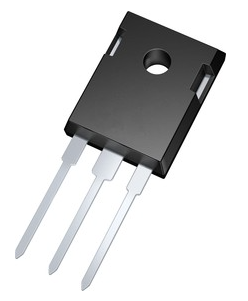

IGBT транзистор IKW15N120H3FKSA1 (TO-247) — это биполярный транзистор с изолированным затвором третьего поколения TRENCHSTOP от Infineon, оптимизированный для высокочастотного переключения. Компонент оснащён софт-восстанавливающимся антипараллельным диодом, что обеспечивает низкие потери проводимости и переключения. Предназначен для замены планарных MOSFET в приложениях с частотами до 70 кГц.
В майнинговом оборудовании IKW15N120H3FKSA1 применяется в первичных цепях мощных блоков питания ASIC-майнеров. Является ключевым компонентом резонансных LLC-преобразователей и активных корректоров коэффициента мощности в блоках питания Antminer, Whatsminer. Высокое напряжение пробоя (1200В) и низкое напряжение насыщения обеспечивают высокую эффективность и надёжную круглосуточную работу.
Назначение:
- Силовые ключи в резонансных LLC-преобразователях блоков питания майнеров.
- Применение в активных корректорах коэффициента мощности высокой мощности.
- Замена вышедших из строя IGBT в ремонтируемых блоках питания Antminer, Whatsminer.
- Использование в инверторах и импульсных источниках питания на частотах 20-100 кГц.
Технические характеристики:
- Модель: IKW15N120H3FKSA1 (маркировка K15H1203).
- Производитель: Infineon Technologies.
- Тип: N-канальный IGBT с антипараллельным диодом.
- Технология: TRENCHSTOP 3.
- Корпус: TO-247.
- Напряжение коллектор-эмиттер: 1200 В.
- Ток коллектора: 30 А.
- Импульсный ток: 60 А.
- Напряжение насыщения: 2.4 В.
- Рассеиваемая мощность: 217 Вт.
- Заряд затвора: 75 нКл.
- Энергия переключения: 1.55 мДж.
- Рабочая температура: -40…+175 °C.
Конструктивные особенности:
- Корпус TO-247, размеры 15.9×5.0 мм.
- Высота корпуса: 21.1 мм.
- Вес компонента: 6.16 – 7.5 грамма.
- Встроенный антипараллельный диод.
Особенности:
- Низкие потери проводимости и переключения.
- Высокая надёжность при температурах до 175°C.
- Мягкое переключение и снижение EMI.
- Положительный температурный коэффициент для параллельного включения.
Рекомендации по применению:
- Использовать драйвер затвора с напряжением 15В.
- Обязательно установить снабберную цепь для подавления выбросов.
- Для отвода тепла использовать радиатор с принудительным обдувом.
IKW15N120H3FKSA1 — надёжный IGBT для блоков питания ASIC-майнеров. Технология TRENCHSTOP 3 обеспечивает высокую эффективность и низкое тепловыделение.
