Описание

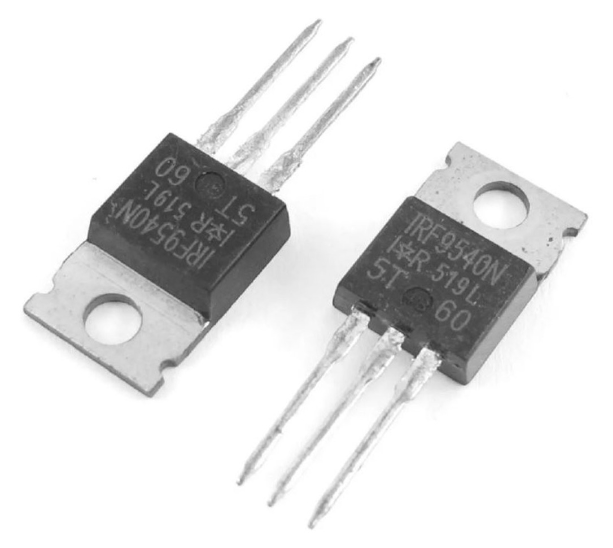

Транзистор IRF9540NPBF (TO-220) — это мощный P-канальный полевой MOSFET, предназначенный для работы в ключевых режимах в цепях с отрицательным напряжением. Компонент выполнен по передовой технологии HEXFET от Infineon (ранее International Rectifier), что обеспечивает низкое сопротивление открытого канала и высокую скорость переключения. Данный транзистор является комплементарной парой для популярного N-канального IRF540N.
В майнинговом оборудовании IRF9540NPBF применяется в цепях управления питанием, для коммутации отрицательных напряжений в драйверах верхнего плеча, в схемах защиты от обратной полярности, а также в силовых ключах вторичных цепей блоков питания. Низкое сопротивление открытого канала (0.117 Ом) и высокое напряжение пробоя обеспечивают надёжную работу в условиях импульсных нагрузок.
Назначение:
- Силовые ключи в цепях коммутации отрицательного напряжения.
- Применение в схемах защиты от обратной полярности.
- Использование в драйверах верхнего плеча для IGBT/MOSFET.
- Замена вышедших из строя P-канальных транзисторов в блоках питания майнеров.
Технические характеристики:
- Модель: IRF9540NPBF.
- Тип: P-канальный MOSFET.
- Корпус: TO-220.
- Напряжение сток-исток: -110 В.
- Ток стока: -23 А.
- Импульсный ток: -92 А.
- Сопротивление открытого канала: 0.117 Ом.
- Рассеиваемая мощность: 140 Вт.
- Заряд затвора: 54 нКл.
- Рабочая температура: -55…+175 °C.
Конструктивные особенности:
- Корпус TO-220, размеры 10.2×4.7×15.2 мм.
- Вес компонента: 0.002 кг (2.0 грамма).
- Прочный пластиковый корпус с металлической подложкой.
Особенности:
- Комплементарная пара к IRF540N.
- Низкое сопротивление открытого канала.
- Высокая скорость переключения.
- Технология HEXFET.
Рекомендации по применению:
- Обеспечить напряжение затвор-исток ≥ -10 В.
- Использовать радиатор с принудительным обдувом при токах >10А.
- Применять снабберные цепи для подавления выбросов.
IRF9540NPBF — мощный P-канальный MOSFET для коммутации отрицательного напряжения в майнинговом оборудовании. Высокое напряжение и низкое сопротивление обеспечивают надёжную работу.
