Описание

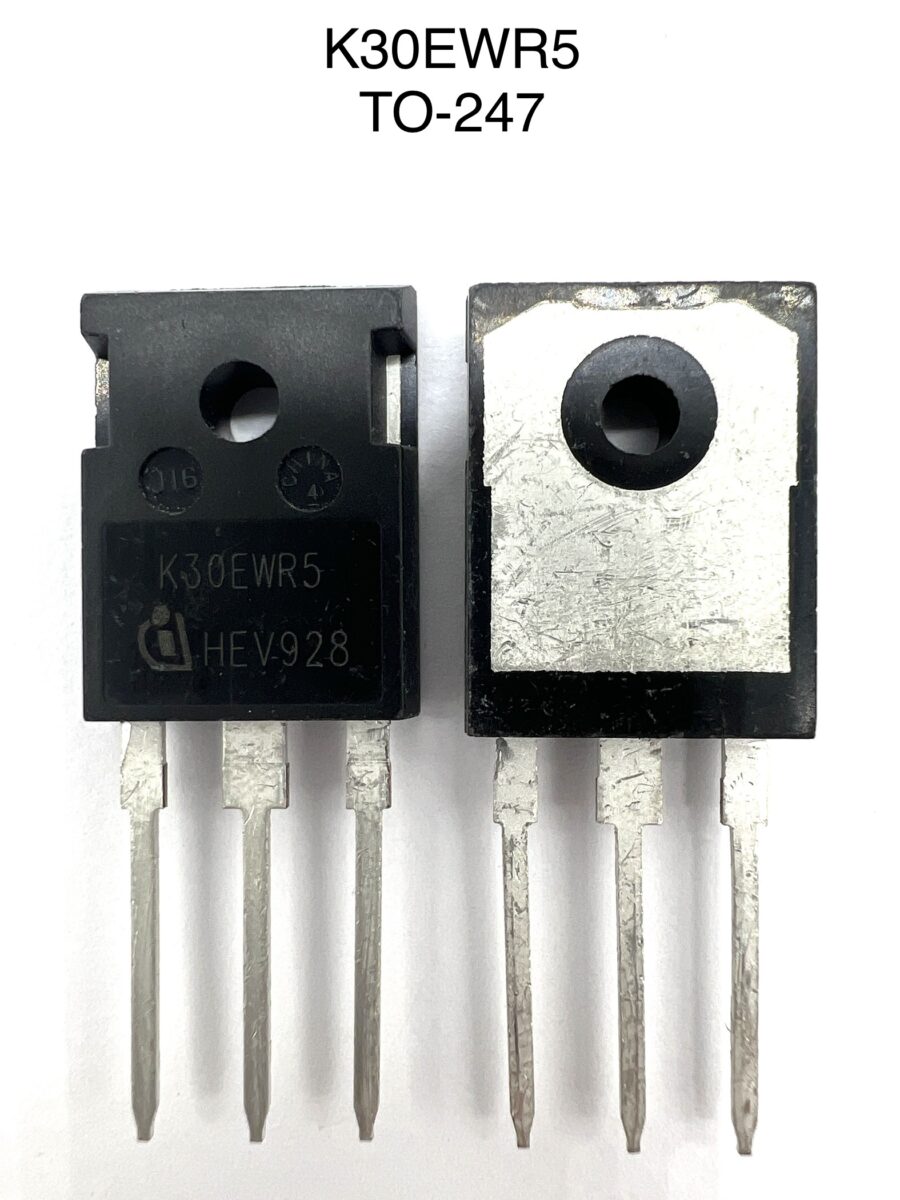

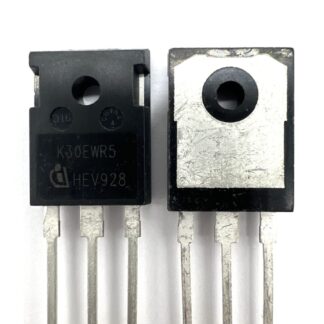

Транзистор IKW30N65WR5 (маркировка K30EWR5) — это мощный IGBT (биполярный транзистор с изолированным затвором) пятого поколения (TrenchStop 5) от Infineon Technologies. Выполненный в корпусе TO-247, данный компонент предназначен для высокочастотной коммутации в цепях с высокими токами и напряжениями. В майнинговом оборудовании и блоках питания промышленного уровня этот транзистор применяется в активных схемах коррекции коэффициента мощности (PFC) и в инверторных звеньях импульсных источников питания (SMPS).
Технология TrenchStop 5 обеспечивает низкие статические и динамические потери, что критически важно для снижения тепловыделения в блоках питания ASIC-майнеров. Низкое напряжение насыщения и высокая скорость переключения позволяют повысить КПД источника питания и, как следствие, общую эффективность майнинговой системы. Транзистор оптимизирован для работы в жестких условиях при температурах до 175°C.
Назначение:
- Использование в качестве ключевого элемента в повышающих преобразователях корректора коэффициента мощности (PFC) блоков питания майнеров.
- Работа в инверторных топологиях (полумост, полный мост) мощных импульсных источников питания.
- Замена вышедших из строя силовых ключей в ремонтируемых блоках питания ASIC-майнеров (Whatsminer, Antminer и др.).
- Применение в сварочных инверторах, драйверах двигателей и блоках бесперебойного питания (UPS).
- Коммутация нагрузок в цепях постоянного и переменного тока с частотами до 40 кГц.
Технические характеристики (типовые):
- Модель: IKW30N65WR5.
- Маркировка на корпусе: K30EWR5.
- Производитель: Infineon Technologies.
- Технология: TrenchStop 5.
- Тип корпуса: TO-247 (пластиковый корпус с изолирующей рамкой, 3 вывода).
- Максимальное напряжение коллектор-эмиттер (VCES): 650 В.
- Максимальный ток коллектора (IC): 60 А (при TC=100°C).
- Максимальный импульсный ток коллектора (ICRM): 90 А.
- Напряжение насыщения коллектор-эмиттер (VCE(sat)): типовое 1,35 В (при IC=30 А, Tj=25°C).
- Пороговое напряжение затвор-эмиттер (VGE(th)): 4,5…6,5 В.
- Максимальная рассеиваемая мощность (Ptot): 227 Вт (при TC=100°C).
- Диапазон рабочей температуры перехода (Tj): –40…+175 °C.
- Входная емкость (Cies): 2,4 нФ (типовое).
- Заряд затвора (QG): 110 нКл (типовое).
- Время спада (tf): 18 нс (типовое).
Электрические параметры:
- Напряжение коллектор-эмиттер (VCES): 650 В постоянного тока.
- Напряжение затвор-эмиттер (VGES): ±20 В.
- Ток коллектора постоянный (IC): ограничение 60 А при корпусной температуре 100°C.
- Ток коллектора импульсный (ICM): 90 А (ограничен технологией).
- Встроенный обратный диод (Fast Diode): ultramoll (мягкое восстановление), ток диода 30 А.
- Прямое напряжение диода (VF): 1,4 В (типовое).
- Время обратного восстановления диода (trr): 70 нс.
- Тепловое сопротивление переход-корпус (RthJC): 0,33 °C/Вт.
- Тепловое сопротивление корпус-радиатор (RthCH): 0,14 °C/Вт (при использовании термопасты).
Механические характеристики:
- Корпус TO-247 с увеличенным крепежным отверстием.
- Материал корпуса: пластик, устойчивый к высоким температурам, соответствующий стандарту UL94 V-0.
- Выводы: луженые, для монтажа в отверстия (Through-Hole).
- Расстояние между выводами: стандартное 5,45 мм.
- Вес компонента: примерно 6,1 грамма.
- Габаритные размеры (Д x Ш x В): 15,9 мм x 5,0 мм x 20,3 мм (с учетом высоты корпуса и выводов).
Особенности:
- Низкое напряжение насыщения VCE(sat) уменьшает потери проводимости и нагрев.
- Высокая скорость переключения (TrenchStop 5) снижает динамические потери.
- Рабочая температура перехода до 175°C обеспечивает запас надежности в экстремальных режимах.
- Встроенный ультрамягкий обратный диод с низким зарядом восстановления исключает необходимость установки внешнего демпфирующего диода в большинстве топологий.
- Узкий диапазон порогового напряжения затвора позволяет оптимизировать управление.
Рекомендации по применению:
- Для управления транзистором использовать специализированные драйверы верхнего и нижнего уровня с выходным током не менее 2-4 А.
- Обязательно применение снабберных цепей (RC или RCD) для подавления выбросов напряжения при коммутации индуктивных нагрузок.
- Резистор в цепи затвора (RG(on), RG(off)) подбирать в диапазоне 5-20 Ом для оптимизации скорости переключения и подавления помех.
- Для отвода тепла необходимо использовать радиатор с принудительным обдувом, так как при токах 30-40 А рассеиваемая мощность может достигать 40-60 Вт.
- При замене в блоках питания майнеров обязательно проверять соответствие посадочного места и изоляцию между корпусом транзистора и радиатором (при необходимости использовать изолирующие прокладки и втулки).
Транзистор IKW30N65WR5 (K30EWR5) представляет собой эталонное решение для силовой части высококачественных блоков питания. Использование данного компонента при ремонте или сборке майнингового оборудования гарантирует низкие потери, стабильность работы при высоких температурах и длительный срок службы импульсного источника питания.
