Описание

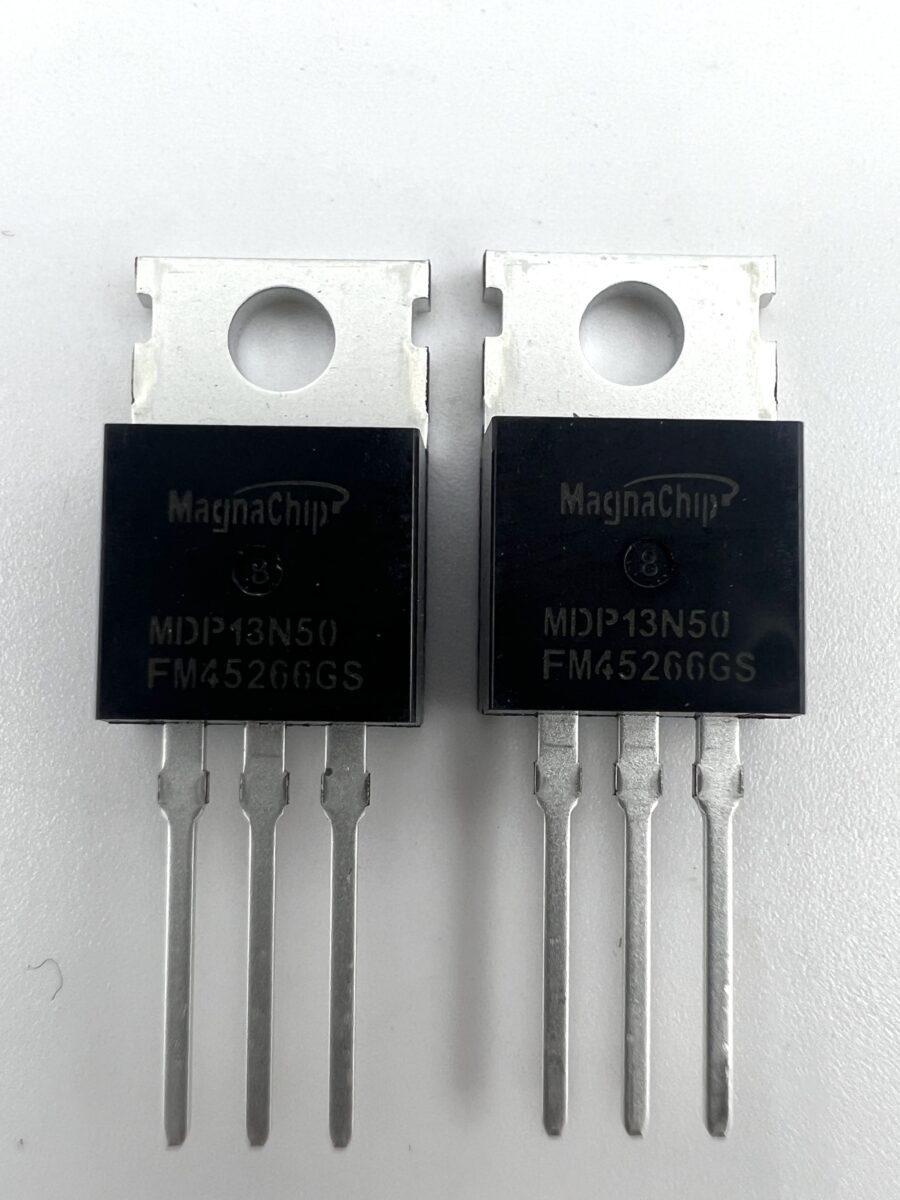

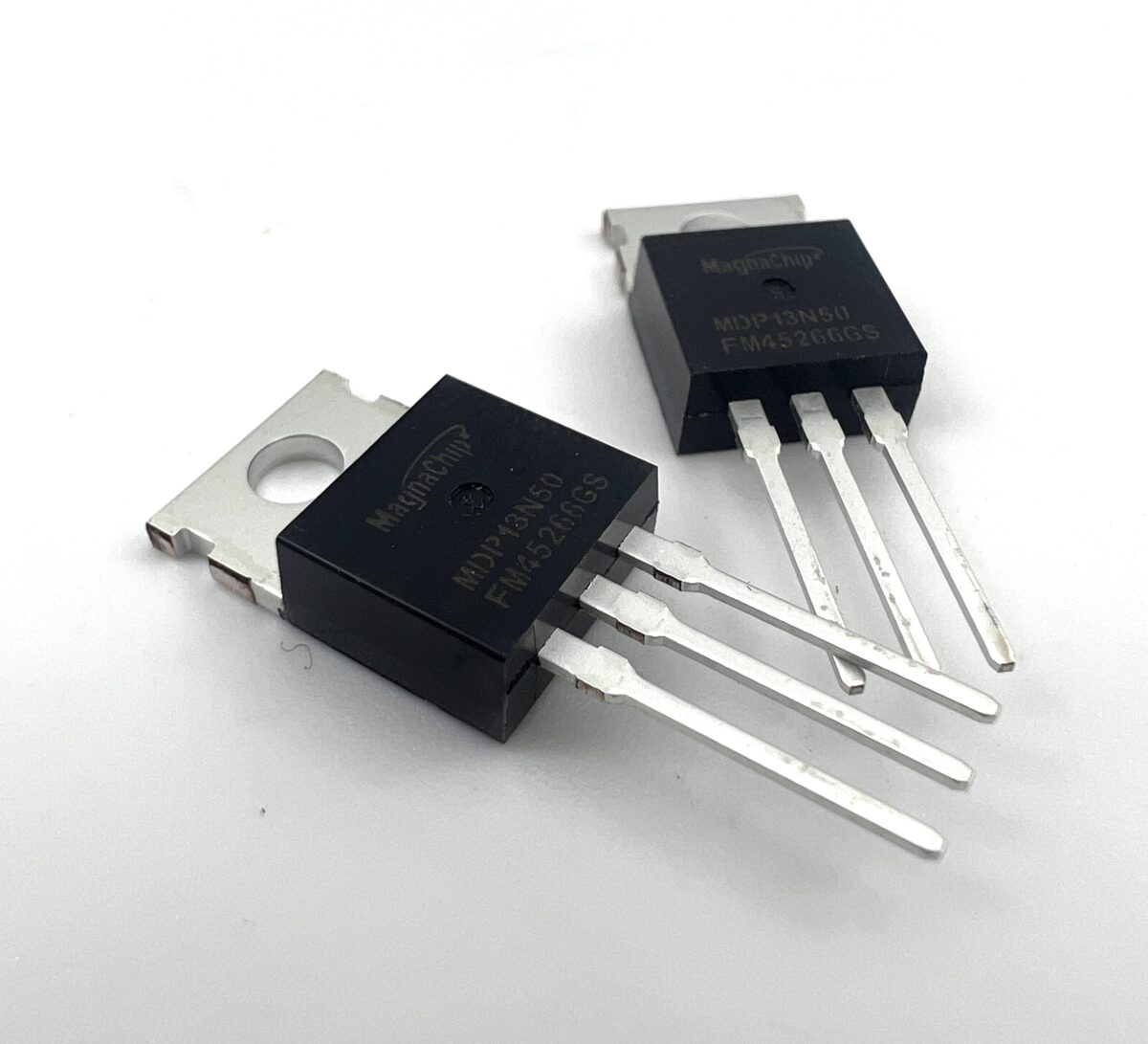

Транзистор MDP13N50TH (TO-220) — мощный N-канальный MOSFET на 500 В в корпусе TO‑220, рассчитанный на работу с высокими напряжениями и импульсными токами. Обеспечивает низкое сопротивление открытого канала и высокую скорость переключения, что делает его отличным выбором для первичных преобразователей, PFC-каскадов и силовых узлов блоков питания майнингового оборудования.
Назначение
- Первичные ключи SMPS (flyback/forward) в серверных и майнинговых PSU.
- Одно- и двухтактные топологии с высоким напряжением на шине (до 400–450 В DC после выпрямления сети).
- Силовые каскады драйверов, зарядные устройства, источники для вентиляции и периферии майнеров.
Ключевые особенности
- Максимальное напряжение сток-исток: 500 В.
- Постоянный ток стока: до 13 А (при VGS = 10 В и соответствующем охлаждении).
- Сопротивление канала в открытом состоянии: типично около 0,39 Ом, максимум до 0,5 Ом при VGS = 10 В.
- Быстрые переходные характеристики, сниженные заряды затвора — эффективность на высоких частотах.
- Широкий температурный диапазон работы кристалла.
- Надежная встроенная диодная структура (body diode) для работы в индуктивных нагрузках.
Корпус и монтаж
- Корпус: TO‑220, совместим с радиаторами стандартного профиля.
- Монтаж: выводной (THT); рекомендуется теплоотвод с термопрокладкой или пастой.
- Распиновка: G (затвор), D (сток, совмещён с площадкой), S (исток).
Технические характеристики
- VDSS: 500 В (макс.).
- ID: до 13 А при TC = 25 °C; снижается с ростом температуры корпуса.
- RDS(on): тип. ~0,39 Ом, макс. 0,5 Ом при VGS = 10 В, ID = 6,5 А.
- VGS: ±30 В (предел по затвору).
- Импульсный ток: допускается существенно выше номинального (ограничен тепловыми параметрами).
- Мощность рассеяния: высокая для TO‑220 при хорошем теплоотводе.
- Диапазон температур перехода: широкий для промышленной эксплуатации.
Применение в майнинге
- Замена силовых ключей в блоках питания ASIC‑майнеров при ремонте.
- Модернизация первичных каскадов для повышения эффективности и снижения нагрева.
- Резерв под быстрый ремонт: минимум простоев фермы.
