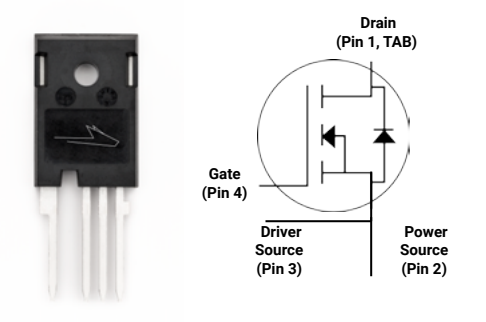

Транзистор GS3M0060065K (PG-TO 247-4) 650V, 37A

Описание

Транзистор GS3M0060065K (PG-TO 247-4) — это мощный N-канальный SiC MOSFET (карбид-кремниевый полевой транзистор) от компании GeneSiC Semiconductor (входит в состав Navitas Semiconductor), выполненный по передовой технологии SiC Trench с управлением от затвора 15–18 В. Данный компонент предназначен для высоковольтных ключевых приложений, работающих на высоких частотах, и обеспечивает рекордно низкое сопротивление открытого канала, малые потери переключения и высокую стабильность параметров в широком температурном диапазоне. Корпус PG-TO 247-4 (TO-247-4) с четырьмя выводами, включая отдельный вывод истока Кельвина, оптимизирован для минимизации паразитной индуктивности и повышения скорости переключения, что особенно важно для топологий с высокой частотой и большими токами.

В майнинговом оборудовании транзистор GS3M0060065K применяется в первичных цепях сверхмощных блоков питания ASIC-майнеров (Antminer, Whatsminer), в активных корректорах коэффициента мощности (PFC) и в резонансных LLC-преобразователях. Высокое напряжение пробоя (650 В) и способность коммутировать токи до 37 А делают его идеальным выбором для построения высокоэффективных импульсных источников питания, работающих в тяжелом режиме 24/7. Применение SiC технологии позволяет значительно снизить потери переключения, повысить общий КПД блока питания и уменьшить размеры пассивных компонентов, что критически важно для компактных и мощных PSU, используемых в современных майнинговых фермах.

Назначение:

• Силовые ключи в активных корректорах коэффициента мощности (PFC) блоков питания ASIC-майнеров.
• Применение в первичных цепях высокоэффективных импульсных источников питания (SMPS) для хеш-плат.
• Использование в резонансных (LLC) преобразователях и инверторных узлах.
• Замена вышедших из строя SiC MOSFET в ремонтируемых блоках питания Antminer, Whatsminer и других майнеров.

Технические характеристики:

• Модель: GS3M0060065K.
• Производитель: GeneSiC (Navitas).
• Тип: N-канальный SiC MOSFET (карбид кремния).
• Технология: SiC Trench, управление 15-18 В.
• Корпус: PG-TO 247-4 (TO-247-4, с истоком Кельвина).
• Максимальное напряжение сток-исток (V_DSS): 650 В.
• Максимальный постоянный ток стока (I_D): 37 А (при T_C=25°C).
• Сопротивление открытого канала (R_DS(on)): очень низкое (типовое ~60 мОм).
• Напряжение затвор-исток (V_GSS): -10…+25 В (рекомендуемое +15/+18 В).
• Заряд затвора (Q_G): низкий (типовое ~50 нКл).
• Входная емкость (C_iss): малая (типовое ~1800 пФ).
• Время задержки включения (t_d(on)): малое (типовое ~20 нс).
• Время задержки выключения (t_d(off)): малое (типовое ~40 нс).
• Внутреннее сопротивление затвора (R_g): низкое.
• Диапазон рабочих температур перехода (T_j): -55…+175 °C.
• Тепловое сопротивление переход-корпус (R_θJC): низкое (типовое ~0.5 °C/Вт).

Конструктивные особенности:

• Корпус PG-TO 247-4 (TO-247-4) с отдельным выводом истока Кельвина для минимизации индуктивности цепи управления.
• Технология карбида кремния (SiC) для работы на высоких частотах и температурах.
• Низкие потери переключения и проводимости.
• Высокая надежность и устойчивость к лавинному пробою.
• Соответствие стандартам RoHS.
• Габаритные размеры (Д x Ш x В): 15.9 мм x 5.2 мм x 20.3 мм (типовые для TO-247-4).
• Вес компонента: 0.0065 кг (6.5 грамма) — типовой для корпуса с 4 выводами.

Особенности:

• Низкое сопротивление открытого канала (типовое ~60 мОм) минимизирует потери проводимости.
• Малый заряд затвора и низкие емкости обеспечивают высокую скорость переключения, что позволяет работать на частотах свыше 100 кГц.
• Высокое напряжение пробоя (650 В) гарантирует надежную работу в высоковольтных цепях.
• Отдельный вывод истока Кельвина позволяет управлять транзистором с минимальными паразитными эффектами, улучшая форму сигнала затвора и снижая потери.
• SiC технология обеспечивает стабильность параметров при высоких температурах и малый температурный дрейф.

Рекомендации по применению:

• Для управления транзистором использовать специализированный драйвер с напряжением 15-18 В, способный обеспечить быстрый заряд/разряд затвора.
• При монтаже на радиатор обязательно использовать термопасту для улучшения теплового контакта.
• Рекомендуемый момент затяжки винта крепления: 0.8 – 1.2 Н·м.
• В цепях с индуктивной нагрузкой применять снабберные цепи для подавления выбросов напряжения, хотя SiC MOSFET обладает высокой устойчивостью к перегрузкам.
• Для минимизации паразитной индуктивности цепи управления рекомендуется размещать драйвер как можно ближе к выводам затвора и истока Кельвина.

Транзистор GS3M0060065K (PG-TO 247-4) представляет собой высокотехнологичное компонентное решение для силовых каскадов блоков питания ASIC-майнеров. Сочетание высокого напряжения пробоя, низкого сопротивления канала и малых потерь переключения позволяет создавать импульсные источники питания с рекордным КПД, снижать требования к системе охлаждения и обеспечивать длительный срок службы майнингового оборудования.
