Описание

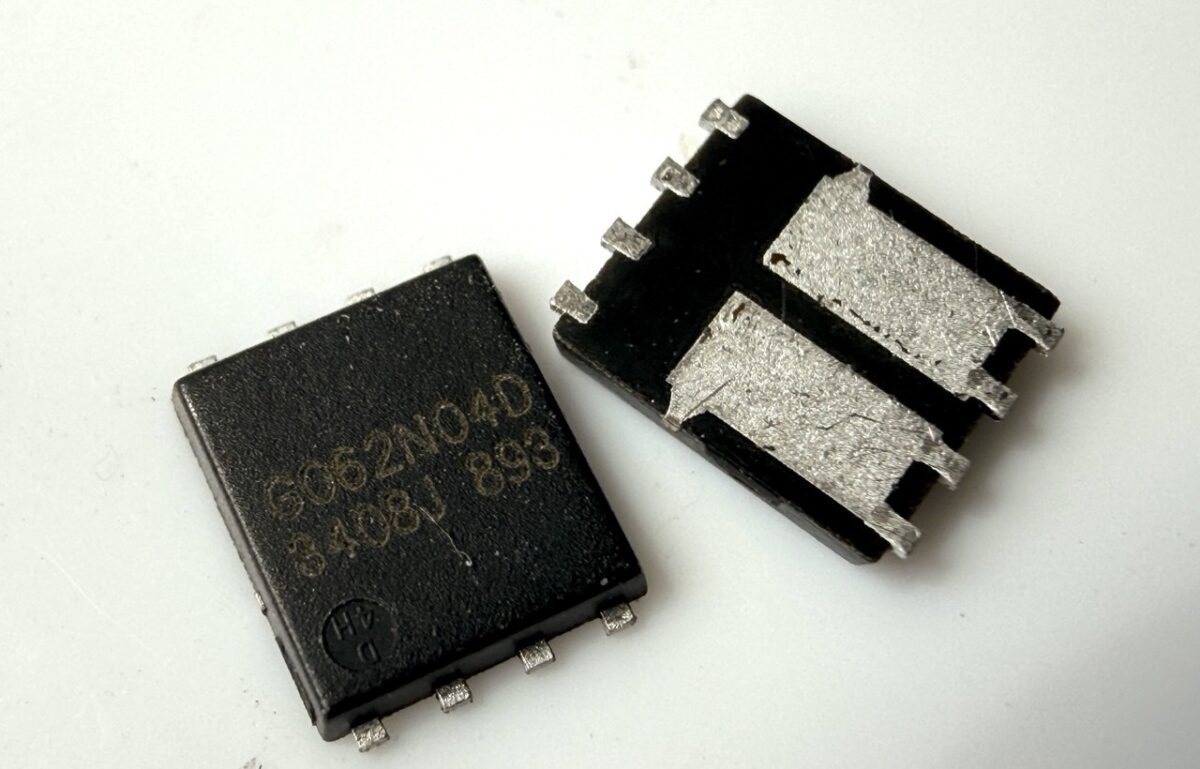

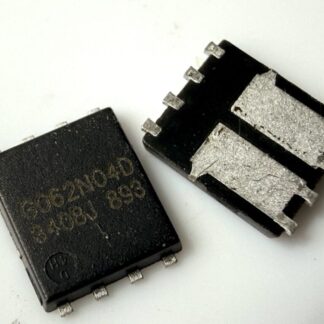

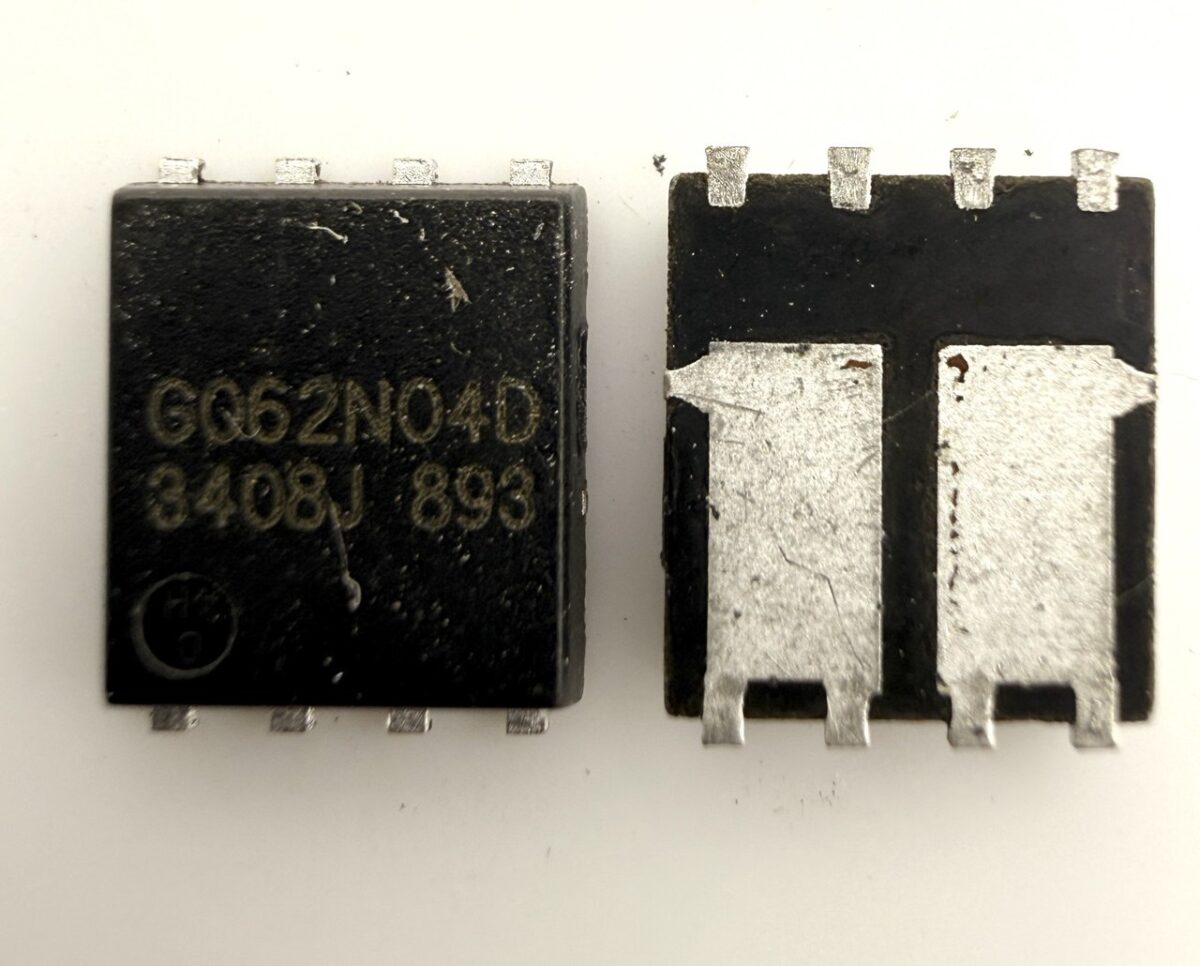

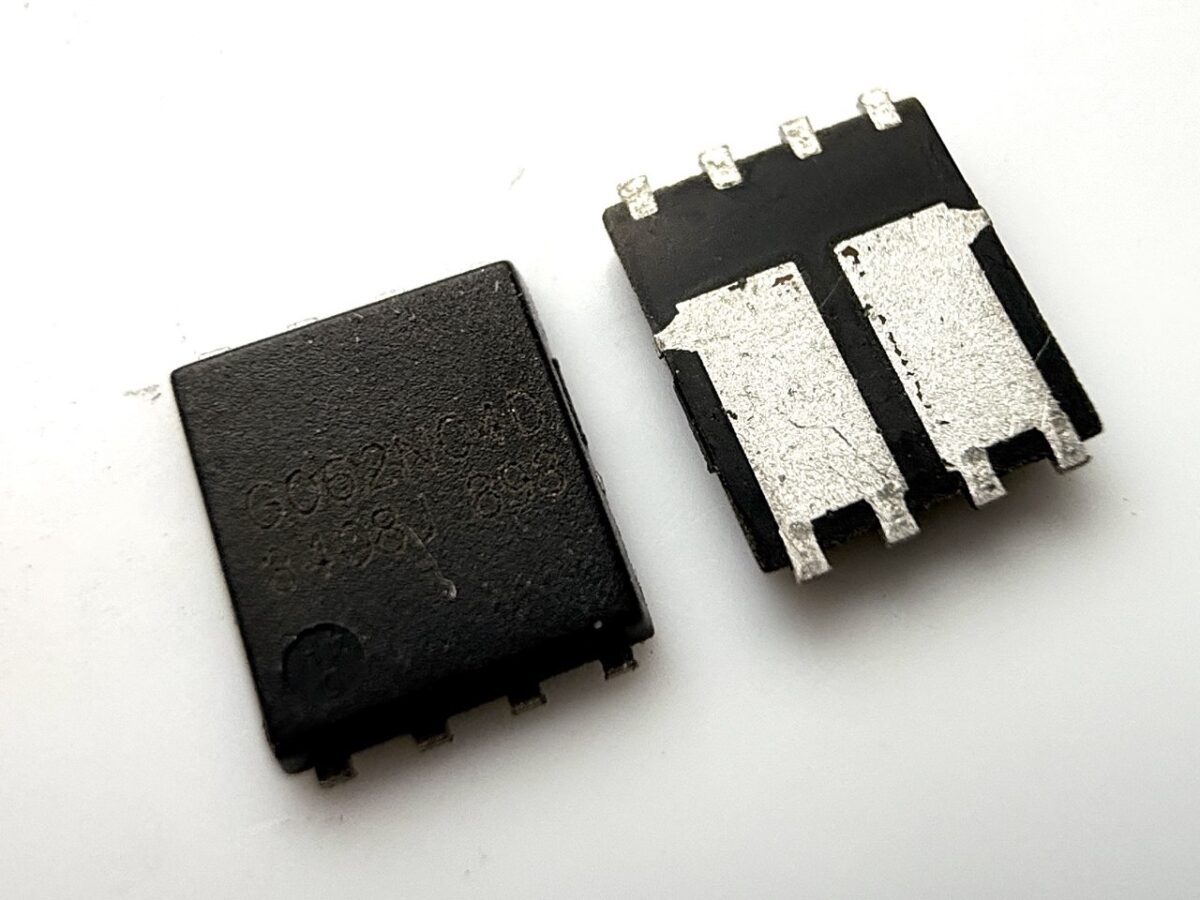

Транзистор JMTG062N04D (PDFN5x6-8L-D) — это сдвоенный N-канальный полевой MOSFET (N+N) от компании JieJie Microelectronics (捷捷微), выполненный по передовой траншейной технологии. Данный компонент объединяет в одном корпусе два независимых N-канальных MOSFET с очень низким сопротивлением открытого канала и малым зарядом затвора, что обеспечивает минимальные потери проводимости и переключения. Компактный корпус PDFN5x6-8L-D с усиленной термоплощадкой предназначен для поверхностного монтажа и обладает отличными тепловыми характеристиками.
В контексте оборудования для майнинга криптовалют транзистор JMTG062N04D применяется в выходных каскадах блоков питания, цепях синхронного выпрямления (SR) и в DC-DC преобразователях, питающих хеш-платы ASIC-майнеров. Низкое сопротивление открытого канала и способность выдерживать токи до 55 А делают его отличным выбором для замены вышедших из строя транзисторов в блоках питания Antminer, Whatsminer и других высокопроизводительных майнеров, где критически важна энергоэффективность и надёжность.
Назначение:
- Синхронный выпрямитель во вторичных цепях блоков питания ASIC-майнеров.
- Замена выходных MOSFET в DC-DC преобразователях, питающих хеш-платы.
- Применение в системах управления мощными двигателями и вентиляторами охлаждения.
- Использование в инверторах и DC-AC преобразователях для систем резервного питания майнинг-ферм.
- Ремонт и восстановление блоков питания высокого класса (Gold/Platinum/Titanium сертификации).
Технические характеристики (типовые):
- Модель: JMTG062N04D.
- Производитель: JieJie Microelectronics (捷捷微).
- Тип: Сдвоенный N-канальный MOSFET (N+N).
- Технология: Траншейная (Trench).
- Корпус: PDFN5x6-8L-D (PowerDFN, 8 выводов).
- Максимальное напряжение сток-исток (VDSS): 40 В.
- Максимальный постоянный ток стока (ID): 55 А.
- Сопротивление открытого канала (RDS(on)): очень низкое (типовое 6.2 мОм).
- Напряжение затвор-исток (VGSS): ±20 В.
- Рабочая температура перехода (Tj): -55…+150 °C.
- 100% тестирование на лавинную стойкость (UIS).
Конструктивные особенности:
- Корпус PDFN5x6-8L-D с усиленной термоплощадкой для максимальной теплопередачи.
- Низкопрофильная конструкция (высота менее 1.1 мм) для компактного монтажа.
- Совместимость с автоматизированными линиями поверхностного монтажа (SMD).
- Соответствие стандартам RoHS и Halogen-Free.
- Вес компонента: 0.00035 кг (0.35 грамма).
- Габаритные размеры (Д x Ш x В): 6.0 мм x 5.0 мм x 1.0 мм.
Особенности:
- Сдвоенная конфигурация (N+N) позволяет экономить место на плате и упрощает разводку.
- Очень низкое сопротивление открытого канала минимизирует потери проводимости.
- Разработан специально для синхронного выпрямления и высокочастотных преобразователей.
- Высокая стойкость к лавинному пробою (EAS) — надёжная работа в импульсных режимах.
- Полностью безсвинцовый компонент (Lead-Free), соответствует стандарту RoHS.
Рекомендации по применению:
- Для достижения заявленного сопротивления открытого канала необходимо обеспечить напряжение затвор-исток не менее 10 В.
- При монтаже на печатную плату обязательно использование термопереходов (thermal vias) под тепловой площадкой корпуса для отвода тепла.
- Рекомендуется параллельное включение транзисторов для увеличения токовой нагрузки и снижения тепловыделения на один компонент.
- В цепях синхронного выпрямления критично точное согласование времени отпирания/запирания с основным ШИМ-контроллером для предотвращения сквозных токов.
Транзистор JMTG062N04D в корпусе PDFN5x6-8L-D представляет собой современное компонентное решение для силовой части блоков питания ASIC-майнеров. Его применение позволяет увеличить КПД источника питания, снизить требования к системе охлаждения и повысить общую надёжность майнингового оборудования.
