Описание

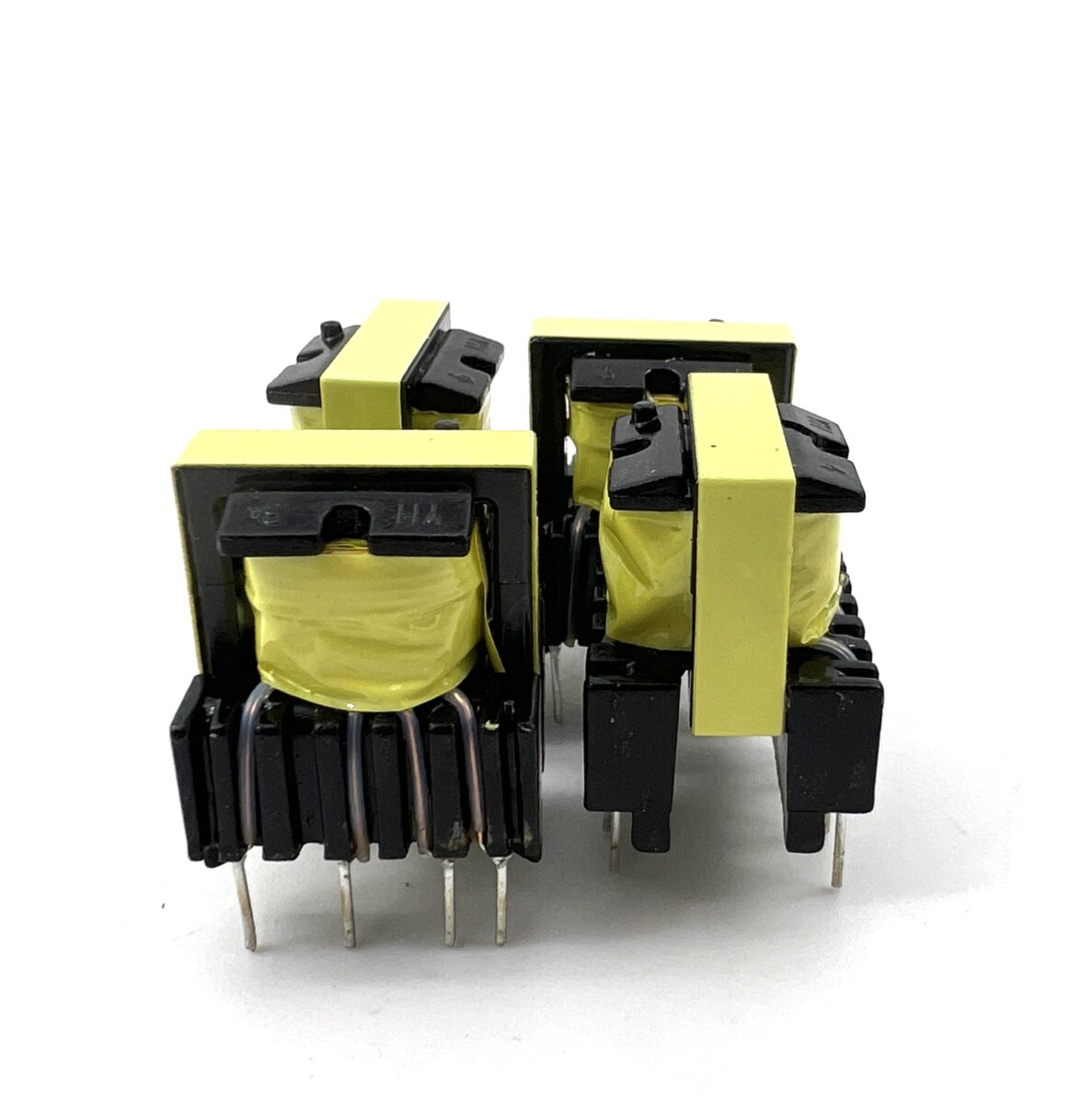

Трансформатор Y106APW12011 — это импульсный трансформатор для блоков питания Bitmain серии APW12. Используется в топологии LLC-резонансного преобразователя. Обеспечивает гальваническую развязку и трансформацию напряжения между первичной и вторичной цепями.
Применяется в блоках питания Antminer S19, S19 Pro, T19 и аналогичных (платформа APW12). Выход из строя трансформатора приводит к отсутствию выходных напряжений или нестабильной работе PSU. Замена трансформатора — частая операция при ремонте блоков питания майнеров.
Назначение:
- Трансформация высоковольтного напряжения в выходные 12V.
- Гальваническая развязка сети 220В и выходных шин блока питания.
- Формирование стабильного питания для хеш-плат ASIC-майнеров.
- Замена неисправного трансформатора в блоках питания APW12.
Технические характеристики:

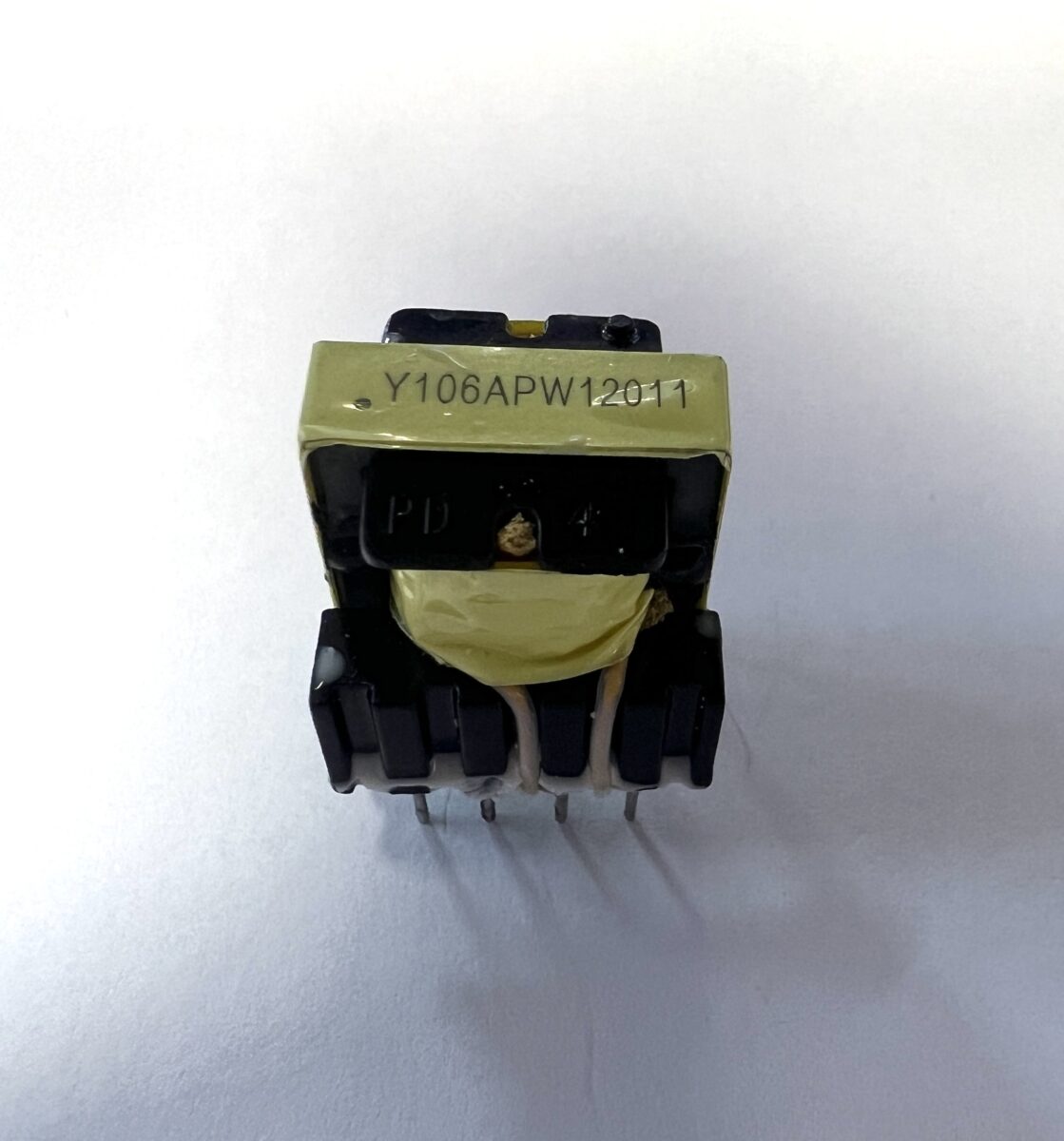

- Модель: Y106APW12011.
- Совместимость: Блоки питания Bitmain APW12.
- Совместимые майнеры: Antminer S19, S19 Pro, S19j, T19.
- Тип: Импульсный трансформатор (High-Frequency).
- Топология: LLC резонансная.
- Назначение: Силовой трансформатор.
- Материал сердечника: Феррит (Ferrite Core).
- Тип сердечника: EE или ER.
Конструктивные особенности:
- Ферритовый сердечник для работы на высоких частотах.
- Наличие зазора в сердечнике для предотвращения насыщения.
- Секционированные обмотки для снижения паразитных параметров.
- Термостойкая изоляция (класс F или H).
- Габариты: 42×35×32 мм.
- Вес: 0.055 кг (55 грамм).
Признаки неисправности:
- Полное отсутствие выходного напряжения блока питания.
- Нестабильное выходное напряжение при нагрузке.
- Сильный гул или писк трансформатора.
- Перегрев трансформатора без нагрузки.
- Подгоревшая изоляция обмоток.
Рекомендации по замене:
- Для пайки использовать мощный паяльник (60-100 Вт).
- Перед установкой нового трансформатора проверить целостность цепей управления.
- После замены проверить выходные напряжения на холостом ходу и под нагрузкой.
Y106APW12011 — оригинальный трансформатор для ремонта блоков питания APW12. Точная геометрия и характеристики гарантируют корректную работу блока питания майнера.
