YJG130G04A (PDFN5060)

Описание

Транзистор YJG130G04A — это мощный N-канальный полевой MOSFET транзистор в корпусе PDFN5060 (5×6 мм). Компонент выполнен по передовой технологии Split Gate Trench, что обеспечивает рекордно низкое сопротивление открытого канала и высокую эффективность переключения.

В майнинговом оборудовании YJG130G04A применяется в выходных каскадах блоков питания, цепях синхронного выпрямления и инверторных звеньях ASIC-майнеров (Antminer, Whatsminer). Низкое сопротивление (1.45 мОм) минимизирует потери и нагрев, повышая общий КПД источника питания.

Назначение:

• Синхронный выпрямитель в блоках питания майнеров.
• Замена выходных MOSFET в DC-DC преобразователях хеш-плат.
• Управление мощными вентиляторами охлаждения.
• Ремонт и восстановление блоков питания ASIC-майнеров.

Технические характеристики:

• Модель: YJG130G04A.
• Производитель: Yangjie (扬杰科技).
• Тип: N-канальный MOSFET.
• Технология: Split Gate Trench.

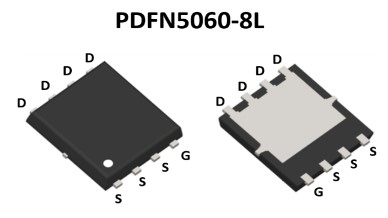

• Корпус: PDFN5060-8L (5×6 мм).
• Напряжение сток-исток (V_DSS): 40 В.
• Ток стока (I_D): 130 А.
• Сопротивление открытого канала (R_DS(on)): 1.45 мОм (тип.).
• Рассеиваемая мощность (P_tot): 115 Вт.
• Заряд затвора (Q_G): 53 нКл.
• Рабочая температура перехода (T_j): –55…+150 °C.

Конструктивные особенности:

• Корпус PDFN5060 с усиленной термоплощадкой.
• Низкопрофильный дизайн (высота 1.0 мм).
• Полностью безсвинцовый (RoHS).
• Вес: 0.35 г.
• Габариты (Д×Ш×В): 6.0×5.0×1.0 мм.

Особенности:

• Экстремально низкое R_DS(on) минимизирует потери проводимости.
• Оптимизирован для синхронного выпрямления.
• Высокая стойкость к лавинному пробою.
• Надежная работа при высоких токах (до 130 А).

Рекомендации по применению:

• Обеспечить напряжение затвора не менее 10 В.
• Использовать термопереходы (thermal vias) под тепловой площадкой.
• При нагрузке >100 А рекомендуется параллельное включение.
• Проверять совместимость драйвера при замене аналогов.

YJG130G04A — оптимальное решение для ремонта и модернизации блоков питания ASIC-майнеров. Низкое сопротивление и высокая токовая нагрузка обеспечивают повышенную эффективность и надежность оборудования.
